SN74LV08ADBR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.12395-$0.45

更新日期：2024-04-01

SN74LV08ADBR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：4 通道、双输入、2V 至 5.5V 高速 (7ns) 与门

查看详情
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.12395-$0.45

SN74LV08ADBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV08ADBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LV
  • 逻辑类型：与门
  • 电路数：4
  • 输入数：2
  • 特点：-
  • 电源电压：2 V ~ 5.5 V
  • 电流 - 静态（最大值）：20µA
  • 输出电流高，低：12mA，12mA
  • 逻辑电平 - 低：0.5V
  • 逻辑电平 - 高：1.5V
  • 额定电压和最大 CL 时的最大传播延迟：7.9ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：14-SSOP
  • 封装/外壳：14-SSOP（0.209"，5.30mm 宽）
  • 包装：®
  • 其它名称：296-3768-6

产品特性

  • 2-V to 5.5-V VCC Operation
  • Max tpd of 7 ns at 5 V
  • Typical VOLP (Output Ground Bounce) < 0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) > 2.3 V at VCC = 3.3 V, TA = 25°C
  • Support Mixed-Mode Voltage Operation on All Ports
  • Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back-Drive Protection
  • Latch-Up Performance Exceeds 250 mA Per JESD 17
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model 200-V Machine Model 1000-V Charged-Device Model
  • 2000-V Human-Body Model
  • 200-V Machine Model
  • 1000-V Charged-Device Model

产品概述

This quadruple 2-input positive-AND gate is designed for 2-V to 5.5-V VCC operation. The SN74LV08A device performs the Boolean function Y = A • B or Y = A\ + B\ in positive logic.
查看全部

SN74LV08ADBR 数据手册

数据手册 说明 数量 操作
SN74LV08ADBR

OCTAL BUS TRANSCELVERS WITH 3-STATE OUTPUTS

 18 Pages页,414K 查看
SN74LV08ADBR

AND Gate IC 4 Channel 14-SSOP

 28页,1.14M 查看
SN74LV08ADBRE4

OCTAL BUS TRANSCELVERS WITH 3-STATE OUTPUTS

 18 Pages页,414K 查看
SN74LV08ADBRG4

Quadruple 2-Input Positive-AND Gates 14-SSOP -40 to 85

18页,831K 查看

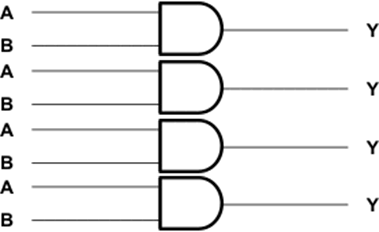

SN74LV08ADBR 电路图

SN74LV08ADBR 电路图

SN74LV08ADBR 电路图
