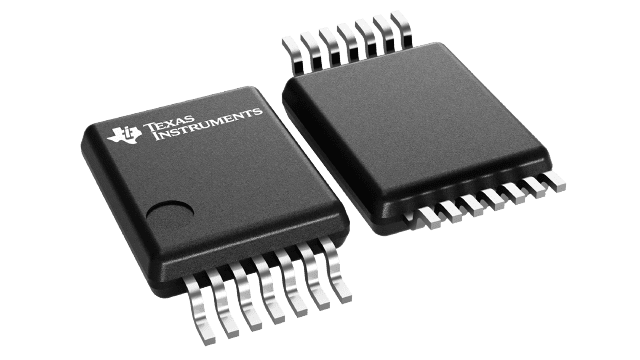

SN74LV05ADGVR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.12395-$0.45

更新日期：2024-04-01

SN74LV05ADGVR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有漏极开路输出的 6 通道、2V 至 5.5V 反相器

查看详情
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.12395-$0.45

SN74LV05ADGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV05ADGVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LV
  • 逻辑类型：逆变器，缓冲器
  • 电路数：6
  • 输入数：1
  • 特点：开路漏极
  • 电源电压：2 V ~ 5.5 V
  • 电流 - 静态（最大值）：20µA
  • 输出电流高，低：-，12mA
  • 逻辑电平 - 低：0.5V
  • 逻辑电平 - 高：1.5V
  • 额定电压和最大 CL 时的最大传播延迟：7.5ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：14-TVSOP
  • 封装/外壳：14-TFSOP （0.173"，4.40mm 宽）
  • 包装：®
  • 其它名称：296-14313-6

产品特性

  • V CC 工作范围为 2V 至 5.5V
  • V CC = 3.3V、T A = 25°C 时， V OLP（输出接地反弹）典型值小于 0.8V
  • V CC = 3.3V、T A = 25°C 时， V OHV（输出 V OH 下冲）典型值大于 2.3V
  • 所有端口上均支持混合模式电压运行
  • I off 支持局部断电模式运行
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

SN74LV05A 器件包含六个独立的反相器，旨在于 2V 至 5.5V V CC 下运行。该器件执行布尔函数 Y = A。
查看全部

SN74LV05ADGVR 数据手册

数据手册 说明 数量 操作
SN74LV05ADGVR

HEX INVERTERS WITH OPEN-DRAIN OUTPUTS

 13 Pages页,328K 查看
SN74LV05ADGVRE4

HEX INVERTERS WITH OPEN-DRAIN OUTPUTS

 13 Pages页,328K 查看

SN74LV05ADGVR 电路图

SN74LV05ADGVR 电路图

SN74LV05ADGVR 电路图
