SN74LS240DWR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.37785-$0.94

更新日期：2024-04-01 00:04:00

SN74LS240DWR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有三态输出的 8 通道、4.75V 至 5.25V 双极反相器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.37785-$0.94

SN74LS240DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LS240DWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LS
  • 逻辑类型：逆变器，缓冲器
  • 电路数：2
  • 输入数：4
  • 特点：三态
  • 电源电压：4.75 V ~ 5.25 V
  • 电流 - 静态（最大值）：-
  • 输出电流高，低：15mA，24mA
  • 逻辑电平 - 低：0.8V
  • 逻辑电平 - 高：2V
  • 额定电压和最大 CL 时的最大传播延迟：18ns @ 5V，45pF
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 供应商设备封装：20-SOIC
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 包装：®
  • 其它名称：296-1650-6

产品特性

  • Inputs Tolerant Down to 2 V, Compatible With 3.3-V or 2.5-V Logic Inputs
  • Maximum tpd of 15 ns at 5 V
  • 3-State Outputs Drive Bus Lines or Buffer Memory Address Registers
  • PNP Inputs Reduce DC Loading
  • Hysteresis at Inputs Improves Noise Margins

产品概述

The SNx4LS24x, SNx4S24x octal buffers and line drivers are designed specifically to improve both the performance and density of three-state memory address drivers, clock drivers, and bus-oriented receivers and transmitters. The designer has a choice of selected combinations of inverting and non-inverting outputs, symmetrical, active-low output-control (G) inputs, and complementary output-control (G and G) inputs. These devices feature high fan-out, improved fan-in, and 400-mV noise margin. The SN74LS24x and SN74S24x devices can be used to drive terminated lines down to 133 Ω.
查看全部

SN74LS240DWR 数据手册

数据手册 说明 数量 操作
SN74LS240DWR

OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

 16 Pages页,250K 查看

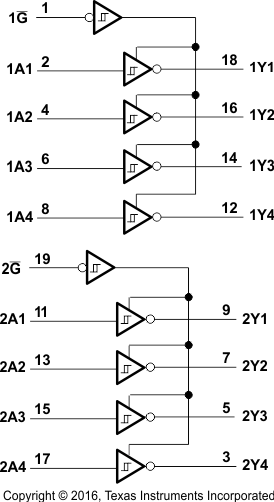

SN74LS240DWR 电路图

SN74LS240DWR 电路图

SN74LS240DWR 电路图
