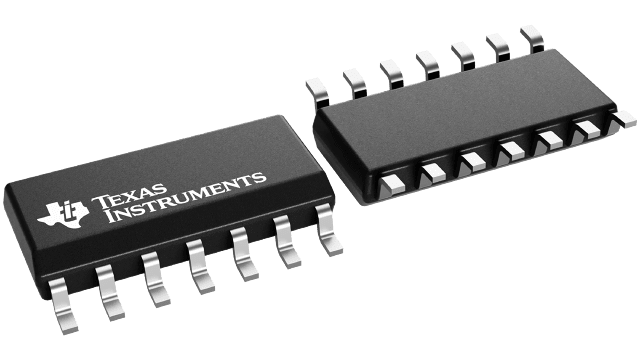

SN74LS132DR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.34155-$0.85

更新日期：2024-04-01 00:04:00

SN74LS132DR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有施密特触发输入的 4 通道、双输入、4.75V 至 5.25V 双极与非门

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.34155-$0.85

SN74LS132DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LS132DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74LS
  • 逻辑类型：与非门
  • 电路数：4
  • 输入数：2
  • 特点：施密特触发器
  • 电源电压：4.75 V ~ 5.25 V
  • 电流 - 静态（最大值）：-
  • 输出电流高，低：400µA, 8mA
  • 逻辑电平 - 低：0.5V
  • 逻辑电平 - 高：1.9V
  • 额定电压和最大 CL 时的最大传播延迟：22ns @ 5V，15pF
  • 工作温度：0°C ~ 70°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-31848-6

产品特性

  • Operation from Very Slow Edges
  • Improved Line-Receiving Characteristics
  • High Noise Immunity

产品概述

Each circuit functions as a 2-input NAND gate, but because of the Schmitt action, it has different input threshold levels for positive (VT+) and for negative going (VT-) signals. These circuits are temperature-compensated and can be triggered from the slowest of input ramps and still give clear, jitter-free output signals. The SN54132, SN54LS132, and SN54S132 are characterized for operation over the full military temperature range of -55°C to 125°C. The SN74132, SN74LS132, and SN74S132 are characterized for operation from 0°C to 70°C.
查看全部

SN74LS132DR 数据手册

数据手册 说明 数量 操作
SN74LS132DR

Quad 2-input positive-NAND Schmitt triggers 14-SOIC 0 to 70

23页,968K 查看
SN74LS132DRE4

Quad 2-input positive-NAND Schmitt triggers 14-SOIC 0 to 70

23页,968K 查看
SN74LS132DRG4

Quad 2-input positive-NAND Schmitt triggers 14-SOIC 0 to 70

23页,968K 查看
