- 封装：14-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.432
更新日期：2024-04-01 00:04:00
产品简介：具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
查看详情- 封装：14-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.432
SN74LS06DG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74LS06DG4 中文资料属性参数
- 标准包装：50
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74LS
- 逻辑类型：逆变器，缓冲器
- 电路数：6
- 输入数：1
- 特点：开路集电极
- 电源电压：4.75 V ~ 5.25 V
- 电流 - 静态（最大值）：-
- 输出电流高，低：-，40mA
- 逻辑电平 - 低：0.8V
- 逻辑电平 - 高：2V
- 额定电压和最大 CL 时的最大传播延迟：20ns @ 5V，15pF
- 工作温度：0°C ~ 70°C
- 安装类型：表面贴装
- 供应商设备封装：14-SOIC
- 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
- 包装：管件
产品特性
- Convert TTL Voltage Levels to MOS Levels
- High Sink-Current Capability
- Input Clamping Diodes Simplify System Design
- Open-Collector Driver for Indicator Lamps and Relays
- Inputs Fully Compatible With Most TTL Circuits
- On Products Compliant to MIL-PRF-38535, All Parameters Are Tested Unless Otherwise Noted. On All Other Products, Production Processing Does Not Necessarily Include Testing of All Parameters.
产品概述
The SNx4LS06 devices feature high-voltage, open-collector outputs to interface with
high-level circuits (such as MOS), or for driving high-current loads, and also are characterized
for use as inverter buffers for driving TTL inputs. The SNx4LS06 devices have a rated output
voltage of 30 V.

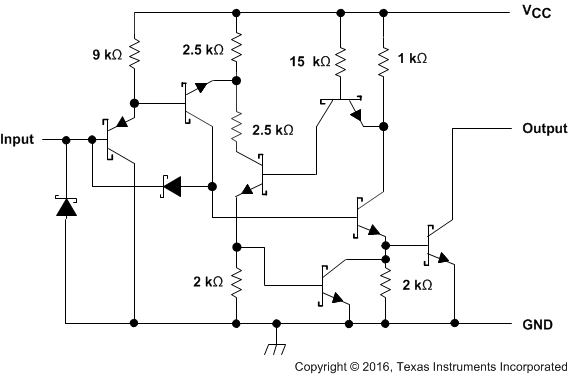

SN74LS06DG4 电路图
SN74LS06DG4 电路图
