SN74HCS72QDRQ1

Texas Instruments 触发器

更新日期：2024-04-01

SN74HCS72QDRQ1

Texas Instruments 触发器

产品简介：具有清零和预置端的汽车施密特触发输入双路负边沿触发式 D 型触发器

查看详情

SN74HCS72QDRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74HCS72QDRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN74HCS72QDRQ1 中文资料属性参数

现有数量：2,715现货10,000Factory
价格：1 : ￥4.85000剪切带（CT）2,500 : ￥1.71279卷带（TR）
系列：Automotive, AEC-Q100, 74HCS
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
功能：设置（预设）和复位
类型：D 型
输出类型：补充型
元件数：2
每个元件位数：2
时钟频率：74 MHz
不同 V、最大 CL 时最大传播延迟：15ns @ 6V，50pF
触发器类型：负边沿
电流 - 输出高、低：7.8mA，7.8mA
电压 - 供电：2V ~ 6V
电流 - 静态 (Iq)：2 μA
输入电容：5 pF
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

产品特性

符合面向汽车应用的 AEC-Q100 标准：器件温度等级 1：–40°C 至 +125°C，TA 器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C6
器件温度等级 1：–40°C 至 +125°C，TA
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
宽工作电压范围：2V 至 6V
施密特触发输入可实现慢速或高噪声输入信号
低功耗 ICC 典型值为 100nA 输入泄漏电流典型值为 ±100nA
ICC 典型值为 100nA
输入泄漏电流典型值为 ±100nA
电压为 5V 时，输出驱动为 ±7.8mA

产品概述

该器件包含两个独立的 D 型负缘触发触发器。所有输入均包括施密特触发，可实现慢速或高噪声输入信号。将预设 (PRE) 输入设为低电平，会输出高电平。将清零 (CLR) 输入设为低电平，会重新输出低电平。预设和清零功能是异步的，并且不依赖于其他输入的电平。当 PRE 和 CLR 处于非活动状态（高电平）时，数据 (D) 输入处满足设置时间要求的数据将传输到时钟 (CLK) 脉冲负向缘上的输出（Q，Q）处。经过保持时间间隔后，可以更改数据 (D) 输入处的数据而不影响输出（Q，Q）处的电平。

查看全部

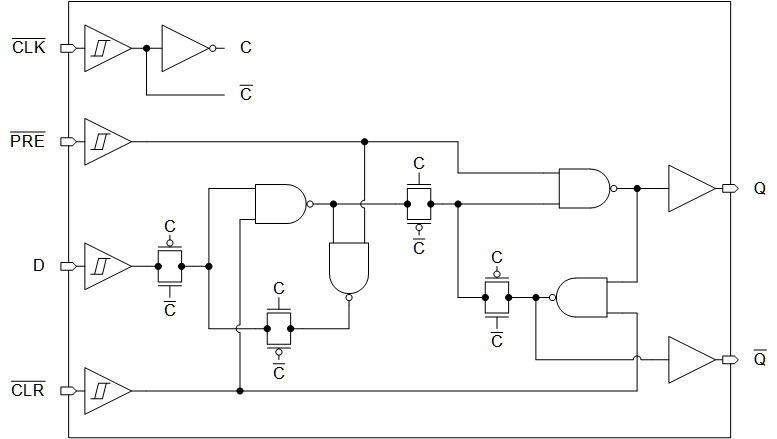

SN74HCS72QDRQ1 电路图
