更新日期:2024-04-01
产品简介:具有施密特触发输入和三态输出寄存器的汽车类 8 位移位寄存器
查看详情SN74HCS595QDRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74HCS595QDRQ1 中文资料属性参数
- 现有数量:5,000现货10,000Factory
- 价格:1 : ¥4.77000剪切带(CT)2,500 : ¥1.89605卷带(TR)
- 系列:Automotive, AEC-Q100, 74HCS
- 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
- 产品状态:在售
- 逻辑类型:移位寄存器
- 输出类型:三态
- 元件数:1
- 每个元件位数:8
- 功能:串行至并行
- 电压 - 供电:2V ~ 6V
- 工作温度:-40°C ~ 125°C(TA)
- 安装类型:表面贴装型
- 封装/外壳:16-SOIC(0.154",3.90mm 宽)
- 供应商器件封装:16-SOIC
产品特性
- 符合面向汽车应用的 AEC-Q100 标准: 器件温度等级 1: –40°C 至 +125°C,TA 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6
- 器件温度等级 1: –40°C 至 +125°C,TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 采用可湿侧面 QFN (WBQB) 封装
- 宽工作电压范围:2V 至 6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗 ICC 典型值为 100nA 输入泄漏电流典型值为 ±100nA
- ICC 典型值为 100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为 6V 时,输出驱动为 ±7.8mA
产品概述
SN74HCS595-Q1 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。 所有输入均包括施密特触发架构,因此消除了由边沿变化缓慢或高噪声输入信号导致的任何错误数据输出。存储寄存器具有并行 三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 的串行 (SER) 输入和一个串行输出 (QH),以用于级联。当输出使能端 (OE) 输入为高电平时,存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH) 不受 OE 端输入的影响。

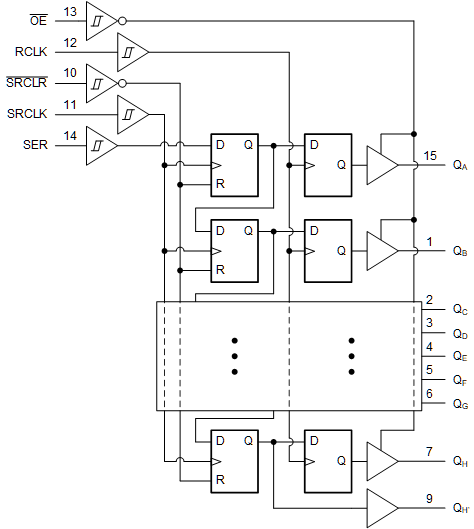

SN74HCS595QDRQ1 电路图

SN74HCS595QDRQ1 电路图
