更新日期：2024-04-01 00:04:00
产品简介：具有施密特触发器输入的双路 4 输入与非门
查看详情SN74HCS20PWR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74HCS20PWR 中文资料属性参数
- 现有数量：5,698现货10,000Factory
- 价格：1 : ￥2.78000剪切带（CT）2,000 : ￥0.78704卷带（TR）
- 系列：74HCS
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 逻辑类型：与非门
- 电路数：2
- 输入数：4
- 特性：施密特触发器输入
- 电压 - 供电：2V ~ 6V
- 电流 - 静态（最大值）：2 μA
- 电流 - 输出高、低：7.8mA，7.8mA
- 逻辑电平 - 低：1V ~ 3V
- 逻辑电平 - 高：1.5V ~ 4.2V
- 不同 V、最大 CL 时最大传播延迟：19ns @ 6V，50pF
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 供应商器件封装：14-TSSOP
- 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
产品特性
- Wide operating voltage range: 2 V to 6 V
- Schmitt-trigger inputs allow for slow or noisy input signals
- Low power consumption Typical ICC of 100 nA Typical input leakage current of ±100 nA
- Typical ICC of 100 nA
- Typical input leakage current of ±100 nA
- ±7.8-mA output drive at 5 V
- Extended ambient temperature range: –40°C to +125°C, TA
产品概述
This device contains two independent 4-input NAND gates with Schmitt-trigger inputs. Each
gate performs the Boolean function Y = A ● B ● C ● D in positive
logic.

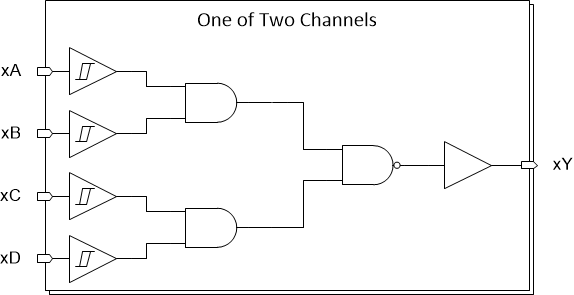

SN74HCS20PWR 电路图
SN74HCS20PWR 电路图
