- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$1.8
更新日期：2024-04-01 00:04:00
产品简介：4-ch, 4-input, 2-V to 6-V 5.2 mA drive strength NOR gate with Schmitt-Trigger inputs
查看详情- 封装：14-TSSOP（0.173"，4.40mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$1.8
SN74HC7002PWG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74HC7002PWG4 中文资料属性参数
- 标准包装：90
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74HC
- 逻辑类型：或非门
- 电路数：4
- 输入数：2
- 特点：施密特触发器
- 电源电压：2 V ~ 6 V
- 电流 - 静态（最大值）：2µA
- 输出电流高，低：5.2mA，5.2mA
- 逻辑电平 - 低：0.3 V ~ 1.2 V
- 逻辑电平 - 高：1.5 V ~ 4.2 V
- 额定电压和最大 CL 时的最大传播延迟：22ns @ 6V，50pF
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 供应商设备封装：14-TSSOP
- 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
- 包装：管件
产品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围： –40°C 至 +85°C
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
产品概述
该器件包含四个具有施密特触发输入的独立 2 输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = A + B。
SN74HC7002PWG4 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74HC7002PWG4
|
Quadruple Positive-NOR Gates With Schmitt-Trigger Inputs 14-TSSOP -40 to 85 |
13页,516K | 查看 |

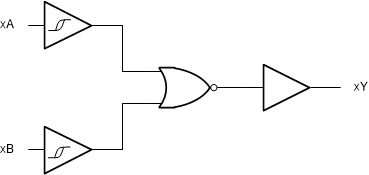

SN74HC7002PWG4 电路图
SN74HC7002PWG4 电路图
