SN74HC595BRWNR

Texas Instruments 移位寄存器

产品简介：具有三态输出的 8 位移位寄存器

查看详情

SN74HC595BRWNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74HC595BRWNR 中文资料属性参数

  • 现有数量：85,042现货10,000Factory
  • 价格：1 : ￥5.01000剪切带（CT）2,000 : ￥2.01530卷带（TR）
  • 系列：74HC
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 逻辑类型：移位寄存器
  • 输出类型：三态
  • 元件数：1
  • 每个元件位数：8
  • 功能：串行至并行
  • 电压 - 供电：2V ~ 6V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-XFQFN 裸露焊盘
  • 供应商器件封装：16-X1QFN（2.5x2.5）

产品特性

  • 8 位串行输入/并行输出移位寄存器
  • 采用超小型逻辑四方扁平无引线 (QFN) 封装（最大高度为 0.5mm）
  • 独立于 Vcc 的输入过压容差
  • 2V 至 6V 的宽运行电压范围
  • 高电流三态输出最多可驱动 15 个低功耗肖特基晶体管-晶体管逻辑器件 (LSTTL) 负载
  • 低功耗：ICC 为 80µA（最大值）
  • tpd = 13ns（典型值）
  • ±6mA 输出驱动（电压为 5V 时）
  • 低输入电流：1µA（最大值）
  • 移位寄存器具有直接清零功能
  • 运行温度为 -55oC 至 125oC
  • 网络交换机
  • 工厂自动化
  • 移动可穿戴设备
  • 工业楼宇自动化
  • 电力基础设施
  • 发光二极管 (LED) 显示屏
  • 服务器

产品概述

SN74HC595B 器件包含一个 8 位串行输入/并行输出移位寄存器，可将数据馈入 8 位 D 类存储寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器均具有独立时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 输入以及用于级联结构的串行 (SER) 输入和串行输出。当输出使能 (OE) 输入置为高电平时，除 QH' 之外的所有输出均将置于高阻抗状态。
查看全部

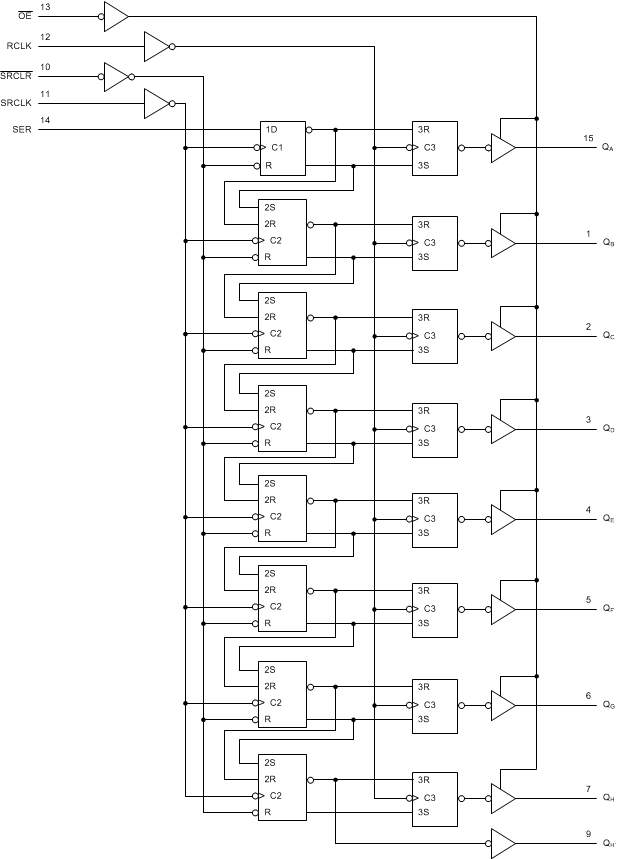

SN74HC595BRWNR 电路图

SN74HC595BRWNR 电路图

SN74HC595BRWNR 电路图
