SN74HC21NSR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.16095-$0.58

更新日期：2024-04-01 00:04:00

SN74HC21NSR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：2-ch, 4-input, 2-V to 6-V 5.2 mA drive strength AND gate

查看详情
  • 封装：14-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.16095-$0.58

SN74HC21NSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74HC21NSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HC
  • 逻辑类型：与门
  • 电路数：2
  • 输入数：4
  • 特点：-
  • 电源电压：2 V ~ 6 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：5.2mA，5.2mA
  • 逻辑电平 - 低：0.5 V ~ 1.8 V
  • 逻辑电平 - 高：1.5 V ~ 4.2 V
  • 额定电压和最大 CL 时的最大传播延迟：19ns @ 6V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：14-SO
  • 封装/外壳：14-SOIC（0.209"，5.30mm 宽）
  • 包装：®
  • 其它名称：296-13216-6

产品特性

  • Buffered inputs
  • Wide operating voltage range: 2 V to 6 V
  • Wide operating temperature range: -40°C to +85°C
  • Supports fanout up to 10 LSTTL loads
  • Significant power reduction compared to LSTTL logic ICs

产品概述

This device contains two independent 4-input AND gates. Each gate performs the Boolean function Y = A ● B ● C ● D in positive logic.
查看全部

SN74HC21NSR 数据手册

数据手册 说明 数量 操作
SN74HC21NSR

Dual 4-Input Positive-AND Gates 14-SO -40 to 85

16页,611K 查看
SN74HC21NSR

AND Gate IC 2 Channel 14-SO

 19页,851K 查看
SN74HC21NSRE4

Dual 4-Input Positive-AND Gates 14-SO -40 to 85

16页,611K 查看
SN74HC21NSRG4

Dual 4-Input Positive-AND Gates 14-SO -40 to 85

16页,611K 查看

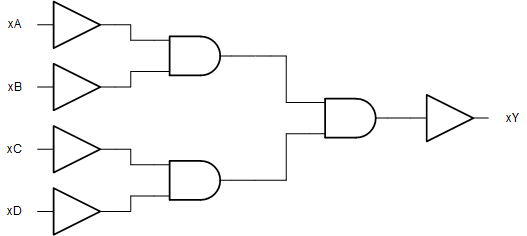

SN74HC21NSR 电路图

SN74HC21NSR 电路图

SN74HC21NSR 电路图
