SN74HC10N

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.0928-$0.42

更新日期：2024-04-01 00:04:00

SN74HC10N

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：3-ch, 3-input, 2-V to 6-V 5.2 mA drive strength NAND gate

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.0928-$0.42

SN74HC10N 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74HC10N 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HC
  • 逻辑类型：与非门
  • 电路数：3
  • 输入数：3
  • 特点：-
  • 电源电压：2 V ~ 6 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：5.2mA，5.2mA
  • 逻辑电平 - 低：0.5 V ~ 1.8 V
  • 逻辑电平 - 高：1.5 V ~ 4.2 V
  • 额定电压和最大 CL 时的最大传播延迟：16ns @ 6V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：通孔
  • 供应商设备封装：14-PDIP
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 包装：管件
  • 其它名称：296-8214-5

产品特性

  • 缓冲输入
  • 宽工作电压范围：2V 至 6V
  • 宽工作温度范围： –40°C 至 +85°C
  • 支持多达 10 个 LSTTL 负载的扇出
  • 与 LSTTL 逻辑 IC 相比，可显著降低功耗

产品概述

此器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B ● C。
查看全部

SN74HC10N 数据手册

数据手册 说明 数量 操作
SN74HC10N

Triple 3-Input Positive-NAND Gates 14-PDIP -40 to 85

17页,696K 查看
SN74HC10NSR

NAND Gate IC 3 Channel 14-SO

 20页,1.07M 查看
SN74HC10NSRE4

Triple 3-Input Positive-NAND Gates 14-SO -40 to 85

17页,696K 查看
SN74HC10NSRG4

Triple 3-Input Positive-NAND Gates 14-SO -40 to 85

17页,696K 查看

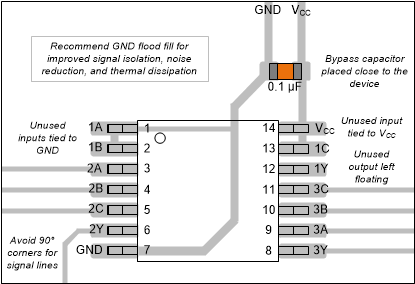

SN74HC10N 电路图

SN74HC10N 电路图

SN74HC10N 电路图
