SN74AXCH4T245RSVR

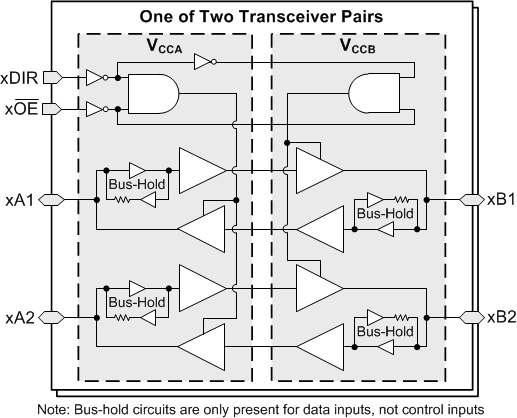

SN74AXCH4T245 是一款使用两个独立可配置电源轨的四位同相总线收发器。VCCA 和 VCCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 VCCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。SN74AXCH4T245 器件与单电源系统兼容。SN74AXCH4T245 器件旨在实现数据总线间的异步通信，根据方向控制输入（1DIR 和 2DIR）的逻辑电平，将数据从 A 总线传输至 B 总线，或将数据从 B 总线传输至 A 总线。输出使能输入（1OE 和 2OE）可用于禁用输出，从而有效隔离总线。所有控制引脚（xDIR 和 xOE）以 VCCA 为基准。有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。如果 VCCA 或 VCCB 连上电源，则总线保持电路分别在 A 或 B 输入端口上始终保持工作状态，与方向控制或输出使能引脚的状态无关。为了确保电平转换器 I/O 在加电或断电期间的高阻抗状态，xOE 引脚应通过一个上拉电阻器连接至 VCCA。该器件完全 适用于 使用 Ioff 电流的局部掉电应用。当器件掉电时，Ioff 保护电路可确保不从输入/输出或偏置到特定电压的组合 I/O 获取或向其提供多余电流。VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时，所有 I/O 端口均禁用其输出并进入高阻抗状态。无干扰电源定序使电源轨能以任何顺序打开或关断，从而提供强大的电源定序性能。
