SN74AXC8T245PWR

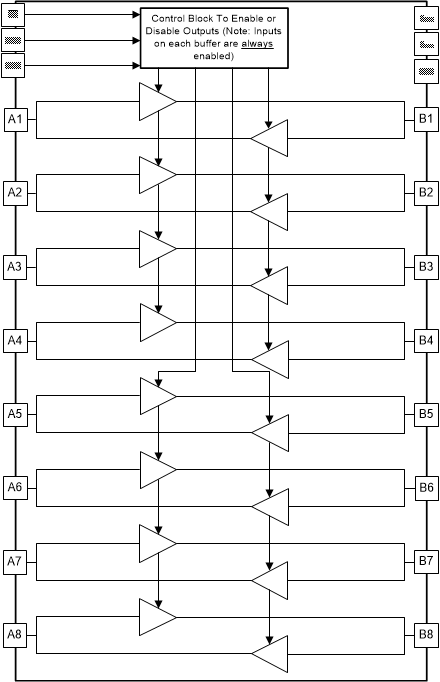

SN74AXC8T245 器件是一款 8 位同相总线收发器，可用于解决在最新电压节点（0.7V、0.8V 和 0.9V）上运行的器件与在业界通用电压节点（1.8V、2.5V 和 3.3V）上运行的器件之间的电压电平不匹配问题。该器件通过两条独立电源轨（VCCA 和 VCCB）运行，运行电压可低至 0.65V。数据引脚 A1 至 A8 设计用于跟踪 VCCA，后者接受 0.65V 至 3.6V 的任何电源电压。数据引脚 B1 至 B8 设计用于跟踪 VCCB，后者接受 0.65V 至 3.6V 的任何电源电压。SN74AXC8T245 器件旨在实现数据总线间的异步通信。根据方向控制输入（DIR1 和 DIR2）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能 (OE) 输入可用于禁用输出，从而有效隔离总线。SN74AXC8T245 器件旨在使控制引脚（DIR 和 OE）以 VCCA 为基准。该器件专用于使用 Ioff 的局部断电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。VCC 隔离功能旨在确保当任一 VCC 输入电源低于 100mV 时，所有电平转换器输出都将禁用并处于高阻抗状态。要在上电或断电期间将电平转换器 I/O 置于高阻抗状态，请通过一个上拉电阻器将 OE 连接至 VCCA；该电阻器的最小值由驱动器的电流灌入能力决定。
