SN74AXC1T45QDCKRQ1

Texas Instruments 转换器，电平移位器

产品简介：汽车单位双电源总线收发器

查看详情

SN74AXC1T45QDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AXC1T45QDCKRQ1 中文资料属性参数

  • 现有数量：76,127现货9,000Factory
  • 价格：1 : ￥6.04000剪切带（CT）3,000 : ￥2.40882卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 转换器类型：电压电平
  • 通道类型：双向
  • 电路数：1
  • 每个电路通道数：1
  • 电压 - VCCA：0.65 V ~ 3.6 V
  • 电压?- VCCB：0.65 V ~ 3.6 V
  • 输入信号：-
  • 输出信号：-
  • 输出类型：三态，非反相
  • 数据速率：500Mbps
  • 工作温度：-40°C ~ 125°C（TA）
  • 特性：-
  • 安装类型：表面贴装型
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 供应商器件封装：SC-70-6

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准
  • 完全可配置的双轨设计可允许各个端口在 0.65V 至 3.6V 的电源电压范围内运行
  • 工作温度：–40°C 至 +125°C
  • 无干扰电源定序
  • 最大静态电流 (ICCA + ICCB) 为 10µA（最高 85°C）和 16µA（最高 125°C）
  • 从 1.8V 转换到 3.3V 时，支持高达 500Mbps 的速率
  • VCC 隔离特性 如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且变为高阻态
  • 如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且变为高阻态
  • Ioff 支持局部关断模式运行
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求： 8000V 人体放电模型 1000V 充电器件模型
  • 8000V 人体放电模型
  • 1000V 充电器件模型

产品概述

SN74AXC1T45-Q1 是一款采用两个独立可配置电源轨的符合 AEC-Q100 标准的单比特位同相总线收发器。该器件可在 VCCA 和 VCCB 电源电压低至 0.65V 的情况下正常运行。A 端口用于跟踪 VCCA，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC1T45-Q1 还与单电源系统兼容。DIR 引脚决定信号传播的方向。DIR 引脚配置为高电平时，信号转换由端口 A 流向端口 B。DIR 配置为低电平时，则由端口 B 流向端口 A。DIR 引脚以 VCCA 为基准，这意味着它的逻辑高电平和逻辑低电平阈值跟踪 VCCA 电压。该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，经设计的 Ioff 保护电路不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。VCC 隔离特性经过设计，可确保当 VCCA 或 VCCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻态。无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
查看全部

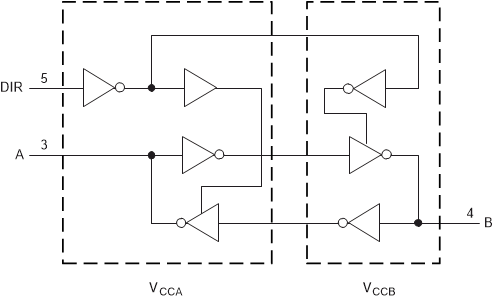

SN74AXC1T45QDCKRQ1 电路图

SN74AXC1T45QDCKRQ1 电路图

SN74AXC1T45QDCKRQ1 电路图
