- 封装：8-XFBGA，DSBGA
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.2475-$0.62
更新日期：2024-04-01 00:04:00
产品简介：2 通道、2 输入、0.8V 至 3.6V 低功耗 (< 1uA) 与门
查看详情- 封装：8-XFBGA，DSBGA
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.2475-$0.62
SN74AUP2G08YFPR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
DSBGA-8
2022+ -
12000
-
上海市
-
-
-
原装可开发票
SN74AUP2G08YFPR 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74AUP
- 逻辑类型：与门
- 电路数：2
- 输入数：2
- 特点：-
- 电源电压：0.8 V ~ 3.6 V
- 电流 - 静态（最大值）：0.5µA
- 输出电流高，低：4mA，4mA
- 逻辑电平 - 低：0.7 V ~ 0.9 V
- 逻辑电平 - 高：1.6 V ~ 2 V
- 额定电压和最大 CL 时的最大传播延迟：6.7ns @ 3V ~ 3.6V，30pF
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 供应商设备封装：8-DSBGA（1.6x0.8）
- 封装/外壳：8-XFBGA，DSBGA
- 包装：®
- 其它名称：296-23530-6
产品特性
- 宽工作 VCC 范围为 0.8V 至 3.6V
- 低静态功耗（ICC = 0.9µA，最大值）
- 低动态功耗（Cpd = 4.3pF，3.3V 时的典型值）
- 低噪声 – 过冲和下冲< VCC 的 10%
- Ioff 支持局部关断模式运行
- 施密特触发器的运行可实现低输入转换以及输入上更好的开关噪声抗扰度（Vhys = 250mV，这是 3.3V 时的典型值）
- 3.6V 耐压 I/O 支持混合模式的信号操作
- 3.3V 时，tpd = 5.9ns（最大值）
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
产品概述
此双路双输入正与门可在 0.8V 至 3.6V VCC 下运行并以正逻辑执行布尔函数 Y = A ● B。该器件完全符合使用 Ioff 的部分断电应用的规范要求。VCC = 0V 时，Ioff 电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。
SN74AUP2G08YFPR 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74AUP2G08YFPR
|
AND Gate IC 2 Channel 8-DSBGA (1.6x0.8) |
23页,1.21M | 查看 |

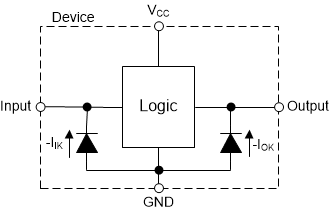

SN74AUP2G08YFPR 电路图
SN74AUP2G08YFPR 电路图
