SN74AUP1T34QDCKRQ1

Texas Instruments 缓冲器，驱动器，接收器，收发器

更新日期：2024-04-01 00:04:00

SN74AUP1T34QDCKRQ1

Texas Instruments 缓冲器，驱动器，接收器，收发器

产品简介：1 位单向电压电平转换器，SN74AUP1T34-Q1

查看详情

SN74AUP1T34QDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AUP1T34QDCKRQ1 中文资料属性参数

  • 现有数量：13,216现货9,000Factory
  • 价格：1 : ￥6.44000剪切带（CT）3,000 : ￥2.56384卷带（TR）
  • 系列：Automotive, AEC-Q100, 74AUP
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 逻辑类型：缓冲器，非反向
  • 元件数：1
  • 每个元件位数：1
  • 输入类型：-
  • 输出类型：推挽式
  • 电流 - 输出高、低：6mA，6mA
  • 电压 - 供电：0.9V ~ 3.6V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：5-TSSOP，SC-70-5，SOT-353
  • 供应商器件封装：SC-70-5

产品特性

  • 适用于汽车电子 应用符合 AEC-Q100 标准 器件温度等级 1：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A 带电器件模型 (CDM) ESD 分类等级 C5
  • 符合 AEC-Q100 标准
  • 器件温度等级 1：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
  • 带电器件模型 (CDM) ESD 分类等级 C5
  • 0.9V 至 3.6V 的宽运行 VCC 范围
  • 均衡的传播延迟：tPLH = tPHL （1.8V 至 3.3V 转换时的典型值）
  • 低静态功耗：ICC 最高为 5µA
  • ±6mA 输出驱动（电压为 3V 时）
  • Ioff 支持部分掉电模式运行
  • VCC 隔离特性 – 如果 VCCA 输入接地，则 B 端口处于高阻态
  • 输入滞后可实现输入转换和输入上更好的开关噪声抗扰度
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求
  • 5000V 人体模型 (AEC-Q100-002-E)
  • 锁存性能满足 100mA，符合 Q100-004-D 规范
  • 汽车
  • 企业
  • 工业
  • 个人电子产品
  • 电信

产品概述

SN74AUP1T34-Q1 器件是一款 1 位非反向转换器，使用两条独立的可配置电源轨。该单向转换器在 A 和 B 两端口间转换。A 端口设计用于跟踪 VCCA。VCCA可接受从 0.9V 到 3.6V 范围内的电源电压。B 端口设计用于跟踪 VCCB。VCCB可接受从 0.9V 至 3.6V 间的电源电压值。这可实现 1V，1.2V，1.5V，1.8V，2.5V 和 3.3V 电压节点间的低压转换。此外，SN74AUP1T34-Q1 完全 适用于 使用 Ioff 的局部掉电应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。VCC 隔离特性确保了在 VCCA输入在 GND 上时，B 端口处于高阻抗状态。如果 VCCB输入在 GND 上，到 A 侧的任一输入都不会导致泄漏电流，即使在悬空状态时也是如此。
查看全部

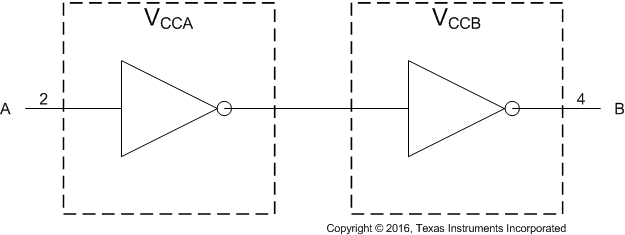

SN74AUP1T34QDCKRQ1 电路图

SN74AUP1T34QDCKRQ1 电路图

SN74AUP1T34QDCKRQ1 电路图
