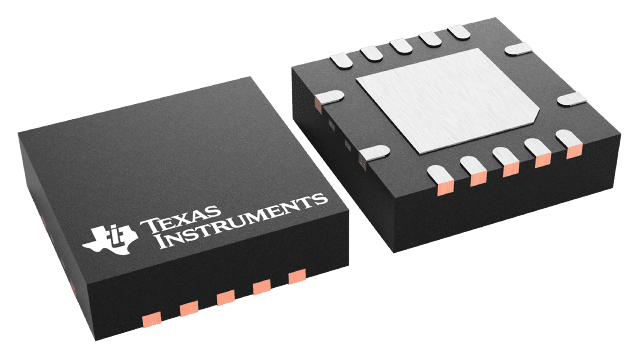

SN74AUC06RGYR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.363-$0.91

更新日期：2024-04-01 00:04:00

SN74AUC06RGYR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有漏极开路输出的 6 通道、0.8V 至 2.7V 高速反相器

查看详情
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.363-$0.91

SN74AUC06RGYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AUC06RGYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74AUC
  • 逻辑类型：逆变器，缓冲器
  • 电路数：6
  • 输入数：1
  • 特点：开路漏极
  • 电源电压：0.8 V ~ 2.7 V
  • 电流 - 静态（最大值）：10µA
  • 输出电流高，低：-，9mA
  • 逻辑电平 - 低：0 V ~ 0.7 V
  • 逻辑电平 - 高：1.7V
  • 额定电压和最大 CL 时的最大传播延迟：1.3ns @ 2.5V，30pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：14-VQFN 裸露焊盘（3.5x3.5）
  • 封装/外壳：14-VFQFN 裸露焊盘
  • 包装：®
  • 其它名称：296-16752-6

产品特性

  • Optimized for 1.8-V Operation and Is 3.6-V I/O Tolerant to Support Mixed-Mode Signal Operation
  • Ioff Supports Partial-Power-Down Mode Operation
  • Sub 1-V Operable
  • Max tpd of 2.2 ns at 1.8-V
  • Low Power Consumption, 10-µA Max ICC
  • ±8-mA Output Drive at 1.8 V
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)

产品概述

This hex inverter buffer/driver is operational at 0.8-V to 2.7-V VCC, but is designed specifically for 1.65-V to 1.95-V VCC operation.The outputs of the SN74AUC06 are open drain and can be connected to other open-drain outputs to implement active-low wired-OR or active-high wired-AND functions.This device is fully specified for partial-power-down applications using Ioff. The Ioff circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
查看全部

SN74AUC06RGYR 数据手册

数据手册 说明 数量 操作
SN74AUC06RGYR

HEX INVERTER BUFFER/DRIVER WITH OPEN-DRAIN OUTPUTS

 7 Pages页,172K 查看
SN74AUC06RGYR

Inverter IC 6 Channel Open Drain 14-VQFN (3.5x3.5)

 12页,782K 查看
