SN74AHCT132DBR

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.148-$0.54

更新日期：2024-04-01 00:04:00

SN74AHCT132DBR

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有施密特触发输入的 4 通道、4 输入、4.5V 至 5.5V 与非门

查看详情
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.148-$0.54

SN74AHCT132DBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHCT132DBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74AHCT
  • 逻辑类型：与非门
  • 电路数：4
  • 输入数：2
  • 特点：施密特触发器
  • 电源电压：4.5 V ~ 5.5 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：8mA，8mA
  • 逻辑电平 - 低：0.5 V ~ 0.6 V
  • 逻辑电平 - 高：1.9 V ~ 2.1 V
  • 额定电压和最大 CL 时的最大传播延迟：9ns @ 4.5V ~ 5.5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：14-SSOP
  • 封装/外壳：14-SSOP（0.209"，5.30mm 宽）
  • 包装：®
  • 其它名称：296-4661-6

产品特性

  • 工作电压范围为 4.5 V 至 5.5V
  • 低功耗，I CC 最大值为 10µA
  • 5 V 下的输出驱动为 ±8mA
  • 采用极低输入转换工作
  • 温度补偿阈值电平
  • 高抗噪性
  • 与 AHCT00 引脚排列相同
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

AHCT132 器件是四路正与非门。这些器件以正逻辑执行布尔函数 Y = A • B 或 Y = A + B。每个电路都用作与非门，但是由于施密特操作，它对正向和负向信号具有不同的输入阈值电平。这些电路经过温度补偿，可由最慢的输入斜坡触发，并且仍然能够提供干净无抖动的输出信号。
查看全部

SN74AHCT132DBR 数据手册

数据手册 说明 数量 操作
SN74AHCT132DBR

Quadruple Positive-NAND Gates With Schmitt-Trigger Inputs 14-SSOP -40 to 85

10页,296K 查看
SN74AHCT132DBR

NAND Gate IC 4 Channel Schmitt Trigger 14-SSOP

 10页,452K 查看
SN74AHCT132DBRE4

Quadruple Positive-NAND Gates With Schmitt-Trigger Inputs 14-SSOP -40 to 85

10页,296K 查看
SN74AHCT132DBRG4

Quadruple Positive-NAND Gates With Schmitt-Trigger Inputs 14-SSOP -40 to 85

10页,296K 查看

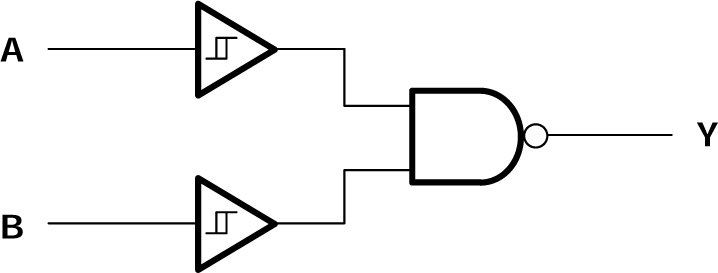

SN74AHCT132DBR 电路图

SN74AHCT132DBR 电路图

SN74AHCT132DBR 电路图
