SN65MLVD048RGZR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.88-$5.76

更新日期：2024-04-01

SN65MLVD048RGZR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：4 通道 M-LVDS 接收器

查看详情
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.88-$5.76

SN65MLVD048RGZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65MLVD048RGZR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：接收器
  • 驱动器/接收器数：0/4
  • 规程：LVDS，多点
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商设备封装：48-VQFN 裸露焊盘（7x7）
  • 包装：®
  • 其它名称：296-25562-6

产品特性

  • 低电压差分 30Ω 至 55Ω 线路接收器，信号传输速率(1)高达 250Mbps；时钟频率高达 125MHz
  • 1 类接收器具有 25mV 输入阈值迟滞
  • 2 类接收器提供 100mV 偏移阈值，可检测开路和空闲总线状态
  • 宽接收器输入共模电压范围为 -1V 至 3.4V，允许 2V 接地噪声
  • 多点拓扑符合或超过 M-LVDS 标准 TIA/EIA-899
  • Vcc ≤ 1.5V 时具有高输入阻抗
  • 增强型 ESD 保护：针对所有引脚的 7kV HBM
  • 48 引脚 7 X 7 QFN (RGZ)

产品概述

SN65MLVD048 是一款四通道 M-LVDS 接收器。该器件的设计完全符合 TIA/EIA-899 (M-LVDS) 标准，设计经过优化，可在高达 250Mbps 的信号传输速率下运行。每个接收器通道都由一个接收使能 (RE) 控制。当 RE = 低电平时，对应的通道被启用；当 RE = 高电平时，对应的通道被禁用。M-LVDS 标准定义了两种接收器类型，即 1 类和 2 类。1 类接收器的阈值以零为中心，迟滞为 25mV，可防止输入丢失时出现输出振荡；2 类接收器使用偏移阈值实现失效防护。对接收器输出端进行压摆率控制以减少与大电流浪涌相关的 EMI 和串扰影响。这些器件的额定工作温度范围为 -40°C 至 85°C。
查看全部

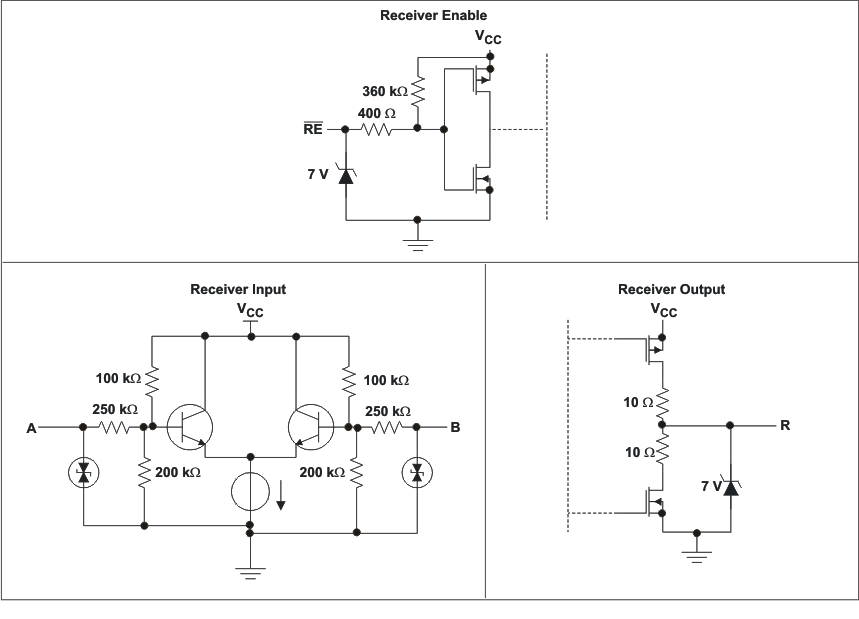

SN65MLVD048RGZR 电路图

SN65MLVD048RGZR 电路图

SN65MLVD048RGZR 电路图
