SN65LVDT14PWG4

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$6.45757

更新日期：2024-04-01

SN65LVDT14PWG4

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：用于 LVDS 串行外设接口的多通道收发器

查看详情
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$6.45757

SN65LVDT14PWG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LVDT14PWG4 中文资料属性参数

  • 标准包装：70
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：65LVDT
  • 类型：线路收发器
  • 驱动器/接收器数：1/4
  • 规程：LVDS
  • 电源电压：3 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：20-TSSOP
  • 包装：管件

产品特性

  • 集成式标称 110Ω 接收器线路终端电阻
  • 单个 3.3V 电源（3V 至 3.6V 的范围）
  • 支持最低 250Mbps 的信号传输速率
  • 直通引脚排列可简化 PCB 布局
  • LVTTL 兼容型逻辑 I/O
  • 超过 16KV 的总线引脚上的静电放电 (ESD) 保护
  • LVDS 符合或超过 ANSI/TIA/EIA-644A 标准要求
  • 20 针电源薄型缩小外形封装，26 密耳终端间距

产品概述

SN65LVDTxx 器件属于多通道 LVDS 收发器，采用 LVDS 线路驱动器及接收器。SN65LVDTxx 器件支持最低 250Mbps 的信号传输速率，且该器件由单电源供电（典型值为 3.3V），采用 20 引脚 TSSOP 封装，可轻松进行 PCB 布局。 SN65LVDT14 及 SN65LVDT41 提供通用型、非对称性、双向通信功能，具有高抗扰度和低电磁干扰 (EMI) 等额外优点，并通过 LVDS 线路的使用增加了线缆长度。SN65LVDT14 及 SN65LVDT41 主要用于 LVDS 串行外设接口 应用。SN65LVDT14 在一个封装内整合了一个 LVDS 线路驱动器和四个端接 LVDS 线路接收器。SN65LVDT14 可用于扩展长距离 SPI 等非对称型、双向接口，且应位于 SPI 从设备上。SN65LVDT41 在一个封装内整合了四个 LVDS 线路驱动器和一个端接 LVDS 线路接收器。SN65LVDT41 可用于扩展长距离 SPI 等非对称型、双向接口，且应位于 SPI 主设备上。
查看全部

SN65LVDT14PWG4 数据手册

数据手册 说明 数量 操作
SN65LVDT14PWG4

MemoryStick(TM) Interconnect Extender Chipset 20-TSSOP -40 to 85

16页,405K 查看

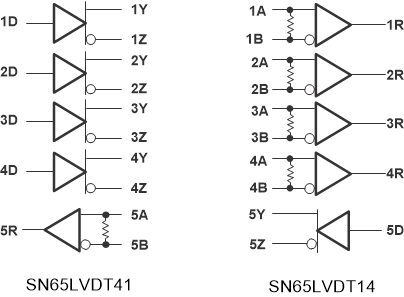

SN65LVDT14PWG4 电路图

SN65LVDT14PWG4 电路图

SN65LVDT14PWG4 电路图
