SN65LVDS4RSET

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3688-$1.88

更新日期：2024-04-01

SN65LVDS4RSET

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：500Mbps LVDS 单路高速接收器

查看详情
  • 封装：10-UFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3688-$1.88

SN65LVDS4RSET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LVDS4RSET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：65LVDS
  • 类型：线路接收器
  • 驱动器/接收器数：0/1
  • 规程：LVDS
  • 电源电压：1.62 V ~ 1.98 V，2.25 V ~ 2.75 V
  • 安装类型：表面贴装

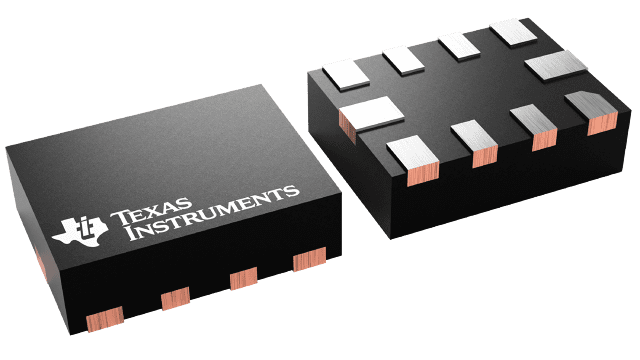

  • 封装/外壳：10-UFQFN
  • 供应商设备封装：10-UQFN（2.0x1.5）
  • 包装：®
  • 其它名称：296-29257-6

产品特性

  • 旨在实现高信号传输速率： 500Mbps 接收器 线路的信号传输速率是指每秒钟的电压转换次数，单位为 bps（每秒比特数）
  • 500Mbps 接收器
  • 由 1.8V 或 2.5V 内核电源供电
  • 采用 1.5mm × 2mm UQFN 封装
  • 总线引脚静电放电 (ESD) 保护等级超过 2kV (HBM)
  • 低电压差分信令，可向一个 100Ω 负载提供 350V 的典型输出电压
  • 传播延迟时间 典型值为 2.1ns（接收器）
  • 典型值为 2.1ns（接收器）
  • 250MHz 频率下的功耗 典型值为 40mW
  • 典型值为 40mW
  • 需要从外部提供故障安全保护
  • 差分输入电压阈值 < 50mV
  • 可基于外部 VDD 引脚提供输出电压逻辑电平（3.3V LVTTL、2.5V LVCMOS 和 1.8V LVCMOS），无需外部电平转换
  • 时钟分配
  • 无线基站
  • 网络路由器

产品概述

SN65LVDS4 是一款单通道、低电压差分线路接收器，采用小型 UQFN 封装。
查看全部

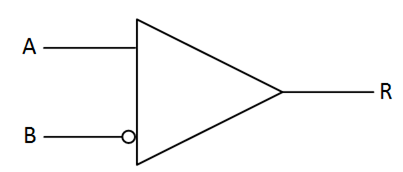

SN65LVDS4RSET 电路图

SN65LVDS4RSET 电路图

SN65LVDS4RSET 电路图
