SN65LVCP114ZJA

Texas Instruments 接口 - 驱动器，接收器，收发器
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$28.44

更新日期：2024-04-01

SN65LVCP114ZJA

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有信号调节功能的 14.2Gbps 四路多路复用器、线性转接驱动器

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$28.44

SN65LVCP114ZJA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LVCP114ZJA 中文资料属性参数

  • 标准包装：189
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：*

产品特性

  • 四路 2:1 多路复用器和 1:2 多路信号分离器
  • 高达 14.2Gbps 串行数据速率的多速率运行
  • 线性接收器均衡增加了判决反馈均衡器系统级上的容限
  • 带宽：18GHz，典型值
  • 每路 P/N对反转
  • 端口或者单路开关
  • 低功率：每通道 150mW，典型值
  • 所有 3 个端口上的本地环回模式
  • GPIO 之外的I2C 控制
  • 输出线路侧端口数据到结构两侧端口的 DIAG 模式
  • 2.5V 或 3.3V 单电源

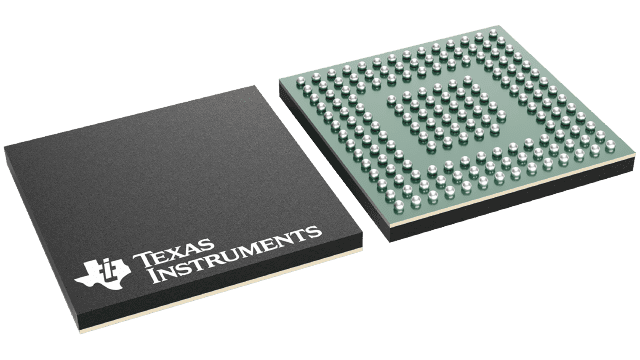

  • 塑料球状引脚栅格阵列 (PBGA) 封装 12mm × 12mm × 1mm，0.8-mm 端子脚距
  • 到 100Ω PCB 传输线路的出色阻抗匹配
  • 小封装尺寸节省了主板基板面空间
  • 可调输出摆幅提供了灵活的电磁干扰 (EMI) 和串扰控制
  • 低功率
  • 凭借链路训练透明 功能 支持 10GBASE-KR 应用

产品概述

SN65LVCP114 器件是一款异步、与协议无关、低延迟四路多路复用器、线性转接驱动器，针对在速度高达 14.2Gbps 的系统中使用进行了优化。此器件在背板和有源线缆 应用应用中对通道损失进行线性补偿。SN65LVCP114 线性再驱动器的架构设计与使用判决反馈均衡器 (DFE) 技术来实现数字均衡的 ASIC 或者现场可编程门阵列 (FPGA) 产品一起高效工作。SN65LVCP114 复用器，线性再驱动器保持所接收到数据的完整性（结构）以优化 DFE 和系统性能。SN65LVCP114 在提供一个低功率复用器-解复用器，线性再驱动器解决方案的同时扩展了 DFE 的有效性。 可通过 GPIO 或 I2C 接口来配置 SN65LVCP114。一个单一 2.5V 或者 3.3V 电源为 SN65LVCP114 供电。SN65LVCP114 采用一个脚距为 0.8mm，12mm x 12mm x 1mm PBGA 封装。SN65LVCP114 有 3 个端口；每个端口都是四路。SN65LVCP114 的开关逻辑电路的每个通路可实现一个 2:1 MUX，一个1:2 DEMUX，和独立通路开关。此接收均衡可为每个端口进行独立编程。SN65LVCP114 在所有 3 个端口上支持本地环回。
查看全部

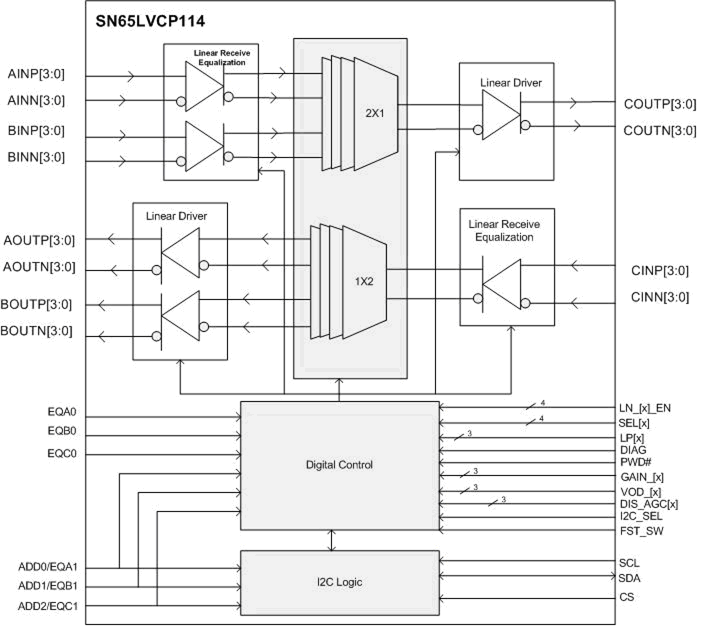

SN65LVCP114ZJA 电路图

SN65LVCP114ZJA 电路图

SN65LVCP114ZJA 电路图
