SN65LBC176DRG4

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.026

更新日期：2024-04-01

SN65LBC176DRG4

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：差分总线收发器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.026

SN65LBC176DRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LBC176DRG4 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：带卷 (TR)

产品特性

  • 双向收发器
  • 符合或超出 ANSI 标准 TIA/EIA−485−A 和 ISO 8482:1987(E) 的要求
  • 高速低功耗 LinBiCMOS™ 电路
  • 专为在 串行和并行应用中实现高速运行而设计
  • 低偏斜
  • 针对嘈杂环境中的长距离 总线线路上的多点传输而设计
  • 极低的禁用电源电流。.. 200µA（最大值）
  • 宽正负输入/输出 总线电压范围
  • 热关断保护
  • 驱动器正负电流 限制
  • 开路故障安全接收器设计
  • 接收器输入灵敏度..±200mV（最大值）
  • 接收器输入迟滞。..50 mV（典型值）
  • 采用 5V 单电源供电
  • 无干扰上电和断电 保护
  • 可用于 Q-Temp 汽车 高可靠性汽车应用 配置控制/打印支持 通过汽车标准认证

产品概述

这些收发器适用于 ANSI 标准 TIA/EIA−485 (RS-485) 和 ISO 8482 应用，前提是它们在此数据表的运行条件和特性部分中已指定。TIA/EIA−485−A 和 ISO 8482:1987 (E) 中包含的某些限制不符合或无法在整个军用温度范围内进行测试。SN55LBC176 的额定工作温度范围是 –55°C 至 125°C。SN65LBC176 的额定工作温度范围是 –40°C 至 85°C，SN65LBC176Q 的额定工作温度范围是 –40°C 至 125°C。SN75LBC176 的额定工作温度范围是 0°C 至 70°C。
查看全部

SN65LBC176DRG4 数据手册

数据手册 说明 数量 操作
SN65LBC176DRG4

Differential Bus Transceiver 8-SOIC -40 to 85

24页,587K 查看

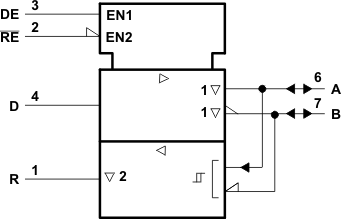

SN65LBC176DRG4 电路图

SN65LBC176DRG4 电路图

SN65LBC176DRG4 电路图
