SN65LBC175AN

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.922-$4.34

更新日期：2024-04-01

SN65LBC175AN

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路 RS-485 差分线路接收器

查看详情
  • 封装：16-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.922-$4.34

SN65LBC175AN 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LBC175AN 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路接收器
  • 驱动器/接收器数：0/4
  • 规程：RS422，RS423，RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：通孔
  • 封装/外壳：16-DIP（0.300"，7.62mm）
  • 供应商设备封装：16-PDIP
  • 包装：管件
  • 其它名称：296-13124-5

产品特性

  • 专为 TIA/EIA-485、TIA/EIA-422 和 ISO 8482 应用而设计
  • 信号传输速率超过 50Mbps
  • 在总线短路、开路和空闲总线情况下提供失效防护
  • 为总线输入提供 6kV 的 ESD 保护
  • 共模总线电压输入范围：-7V 至 12V
  • 传播延迟时间 < 16ns
  • 低待机功耗 < 20µA
  • 针对 MC3486、DS96F175、LTC489 和 SN75175 进行引脚兼容升级

产品概述

SN65LBC175A 和 SN75LBC175A 是具有三态输出的四通道差分线路接收器，专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 (Euro RS-485) 应用而设计。当数据速率高达甚至超过每秒 5000 万位时，该器件针对均衡后的多点总线通信进行了优化。传输介质可采用双绞线电缆、印刷电路板走线或背板。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。每个接收器都可在较宽的正负共模输入电压范围内运行，并具有高达 6kV 的 ESD 保护，使其适用于恶劣环境中的高速多点数据传输应用。这些器件采用 LinBiCMOS™ 进行设计，有助于实现低功耗和固有的稳健性。两个 EN 输入可实现成对的使能控制，也可在外部将二者连接在一起，用相同的信号使能全部四个驱动器。SN75LBC175A 可在 0°C 至 70°C 的工作温度范围内运行。SN65LBC175A 可在 -40°C 至 85°C 的温度范围内运行。
查看全部

SN65LBC175AN 数据手册

数据手册 说明 数量 操作
SN65LBC175AN

Quadruple RS-485 Differential Line Receivers 16-PDIP -40 to 85

15页,425K 查看
SN65LBC175AN

0/4 Receiver RS422, RS423, RS485 16-PDIP

 17页,880K 查看
SN65LBC175ANE4

Quadruple RS-485 Differential Line Receivers 16-PDIP -40 to 85

15页,425K 查看

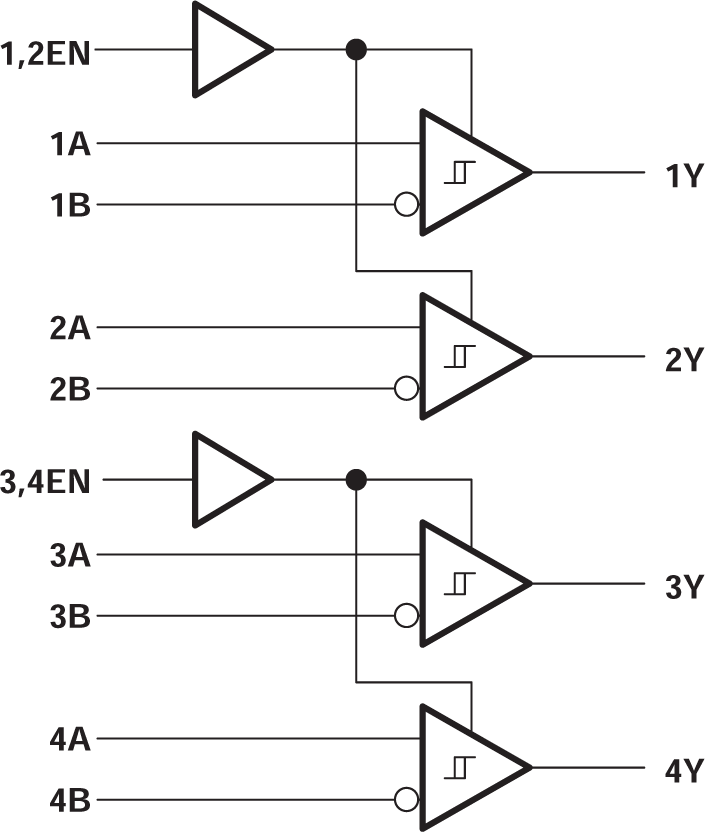

SN65LBC175AN 电路图

SN65LBC175AN 电路图

SN65LBC175AN 电路图
