SN65LBC174DWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.341

更新日期：2024-04-01

SN65LBC174DWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路低功耗差分线路驱动器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.341

SN65LBC174DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LBC174DWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：4/0
  • 规程：RS422，RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：20-SOIC
  • 包装：带卷 (TR)

产品特性

  • 符合或超出标准 EIA-485
  • 适用于嘈杂环境中长总线上的高速多点传输
  • 支持高达并超过每秒 1000 万次传输的数据速率
  • -7V 至 12V 的共模输出电压范围
  • 正负电流限制
  • 低功耗：1.5mA 最大电流（禁用输出）
  • 与 SN75174 在功能上可以互换

产品概述

SN65LBC174 和 SN75LBC174 是具有三态输出的单片四通道差分线路接收器。这两种器件都符合电子工业协会标准 EIA-485 的要求。这些器件经优化，能够以高达和超过 10Mbit/s 的速率实现平衡多点总线传输。每个驱动器都具有较宽的正负共模输出电压范围、电流限制和热关断保护，因此适用于嘈杂环境中的合用线应用。这两种器件采用 LinBiCMOS™ 进行设计，有助于实现超低功耗和固有的稳健性。SN65LBC174 和 SN75LBC174 均可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。这些器件会在与 SN75LBC173 或 SN75LBC175 四通道线路驱动器配合使用时提供卓越性能。SN65LBC174 和 SN75LBC174 采用 16 端子 DIP 封装 (N) 和 20 端子宽体 Small-outline Integrated Circuit (SOIC) 封装 (DW)。SN75LBC174 可在 0°C 至 70°C 的商业温度范围内运行。SN65LBC174 可在 –40°C 至 85°C 的工业温度范围内运行。
查看全部

SN65LBC174DWR 数据手册

数据手册 说明 数量 操作
SN65LBC174DWRG4

Quadruple Low-Power Differential Line Driver 20-SOIC -40 to 85

17页,503K 查看

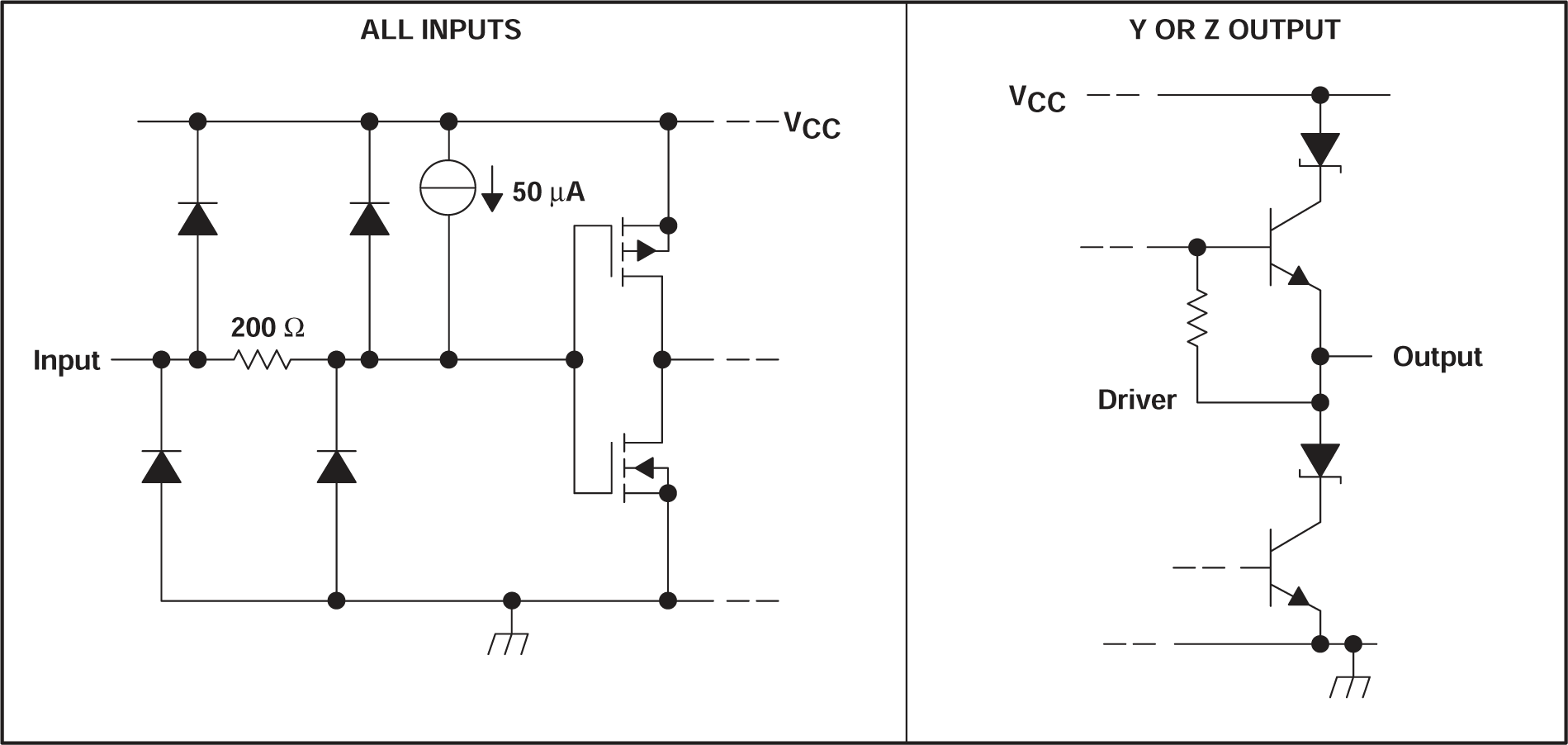

SN65LBC174DWR 电路图

SN65LBC174DWR 电路图

SN65LBC174DWR 电路图
