SN65LBC172DW

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.3932-$5.4

更新日期：2024-04-01

SN65LBC172DW

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路低功耗差分线路驱动器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.3932-$5.4

SN65LBC172DW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LBC172DW 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：4/0
  • 规程：RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：20-SOIC
  • 包装：管件
  • 其它名称：296-9707-5

产品特性

  • 超出或符合 EIA 标准 RS-485
  • 适用于嘈杂环境中长总线上的高速多点传输
  • 支持高达并超过每秒 1000 万次传输的数据速率
  • 提供 −7V 至 12V 的共模输出电压范围
  • 提供正负电流限制
  • 功耗低，最大 1.5mA（输出禁用）
  • 与 SN75172 在功能上可以互换

产品概述

SN65LBC172 和 SN75LBC172 是具有三态输出的单片四通道差分线路接驱动器。这两种器件都符合 RS 标准 EIA-485 的要求。这些器件经优化，能够以高达和超过 10Mbit/s 的数据速率实现平衡多点总线传输。每个驱动器都具有较宽的正负共模输出电压范围、电流限制和热关断电路，适用于嘈杂环境中的合用线应用。这两种器件采用 LinBiCMOS™ 进行设计，有助于实现超低功耗和固有的稳健性。SN65LBC172 和 SN75LBC172 均可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。这些器件在与 SN75LBC173 或 SN75LBC175 四通道线路接收器配合使用时，可提供卓越性能。SNSN65LBC172 和 SN75LBC172 采用 16 引脚 DIP 封装 (N) 和 20 引脚宽体 Small-outline Integrated Circuit (SOIC) 封装 (DW)。SN75LBC172 可在 0°C 至 70°C 的商业温度范围内运行。SN65LBC172 可在 –40°C 至 85°C 的工业温度范围内运行。
查看全部

SN65LBC172DW 数据手册

数据手册 说明 数量 操作
SN65LBC172DW

QUADRUPLE LOW-POWER DIFFERENTIAL LINE DRIVER

 11 Pages页,158K 查看
SN65LBC172DW

4/0 Driver RS422, RS485 20-SOIC

 18页,1.08M 查看
SN65LBC172DWG4

Quadruple Low-Power Differential Line Driver 20-SOIC -40 to 85

17页,523K 查看

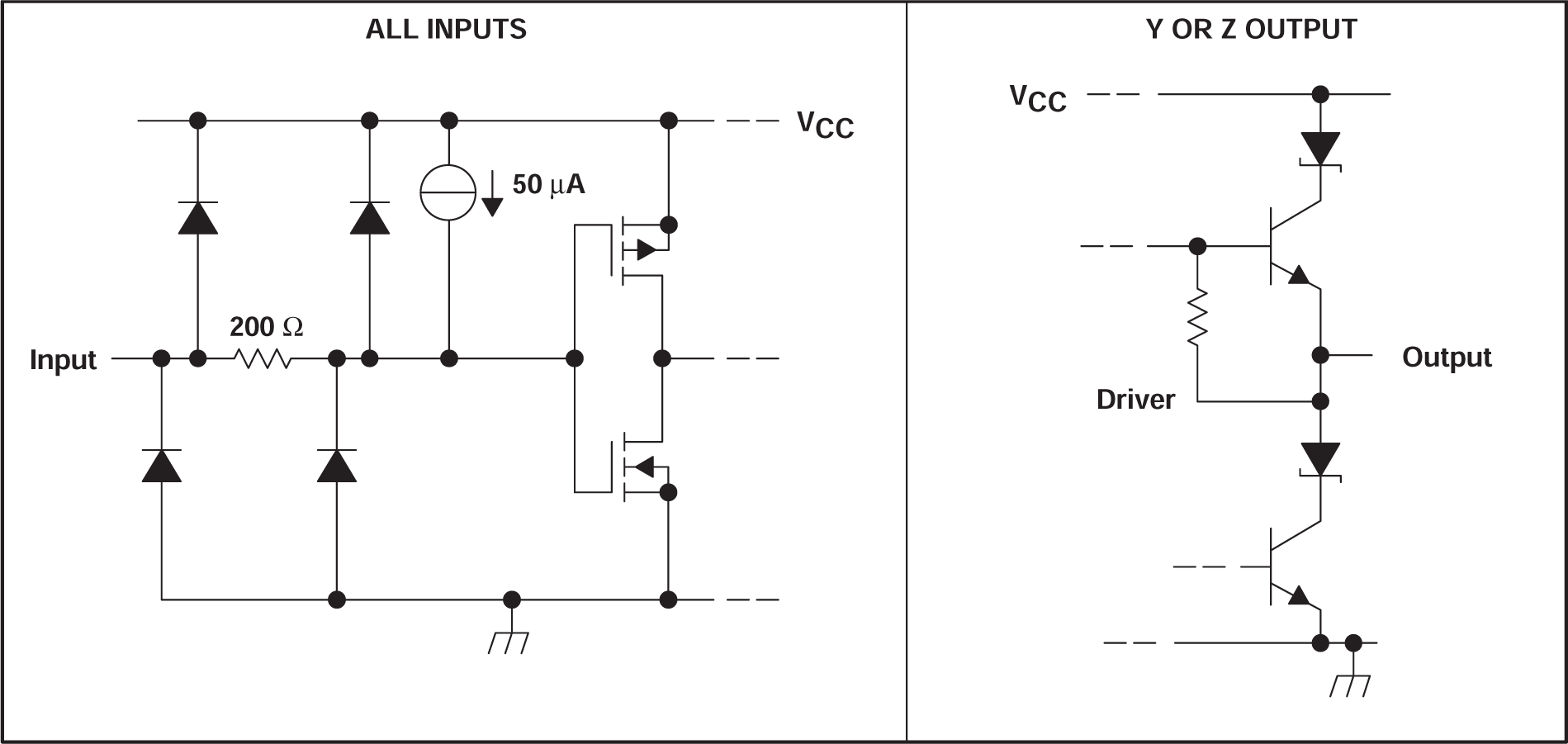

SN65LBC172DW 电路图

SN65LBC172DW 电路图

SN65LBC172DW 电路图
