SN65LBC172ADW

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.7032-$6.1

更新日期：2024-04-01

SN65LBC172ADW

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路 RS-485 差分线路驱动器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.7032-$6.1

SN65LBC172ADW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65LBC172ADW 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：4/0
  • 规程：RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：20-SOIC
  • 包装：管件
  • 其它名称：296-9706-5

产品特性

  • 专为 TIA/EIA-485、TIA/EIA-422 和 ISO 8482 应用而设计
  • 信号传输速率(1)高达 30Mbps
  • 传播延迟时间 < 11ns
  • 低待机功耗 - 最大 1.5mA
  • 输出 ESD 保护 - 12kV
  • 驱动器正负电流限制
  • 上电和下电无干扰运行，适用于带电插入应用
  • 热关断保护
  • 业界通用引脚排列，与 SN75172、AM26LS31、DS96172、LTC486 和 MAX3045 兼容

产品概述

SN65LBC172A 和 SN75LBC172A 是具有三态输出的四通道差分线路驱动器，专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 应用而设计。这些器件经优化，能够以高达 30Mbit/s 的信号传输速率实现平衡多点总线传输。此传输介质可以是印刷电路板走线、底板、或者电缆。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。每个驱动器都具有电流限制和热关断电路，因此适用于嘈杂环境中的高速多点数据传输应用。这些器件采用 LinBiCMOS 进行设计，有助于实现低功耗和稳健性。G 和 G 输入使用正或负逻辑提供驱动器使能控制。禁用或断电后，驱动器输出为总线提供高阻抗，从而降低系统负载。SN75LBC172A 可在 0°C 至 70°C 的工作温度范围内运行。SN65LBC172A 可在 -40°C 至 85°C 的温度范围内运行。
查看全部

SN65LBC172ADW 数据手册

数据手册 说明 数量 操作
SN65LBC172ADW

Quad RS-485 Differential Line Drivers 20-SOIC -40 to 85

22页,639K 查看
SN65LBC172ADW

4/0 Driver RS422, RS485 20-SOIC

 22页,1.17M 查看
SN65LBC172ADWG4

Quad RS-485 Differential Line Drivers 20-SOIC -40 to 85

22页,639K 查看
SN65LBC172ADWR

Quad RS-485 Differential Line Drivers 20-SOIC -40 to 85

22页,639K 查看
SN65LBC172ADWRG4

Quad RS-485 Differential Line Drivers 20-SOIC -40 to 85

22页,639K 查看

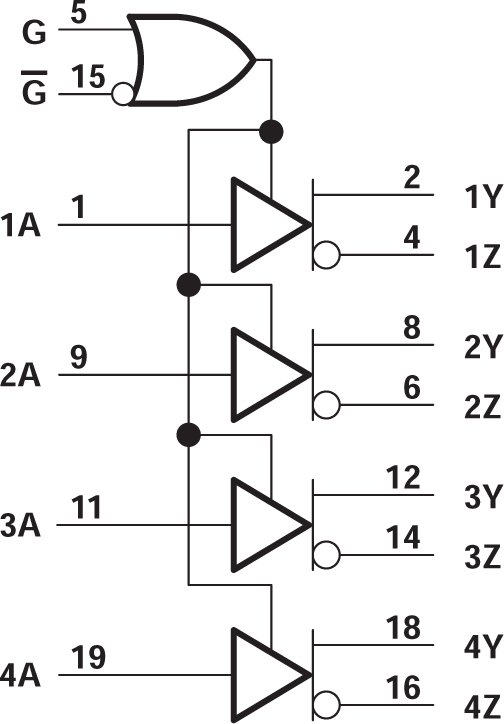

SN65LBC172ADW 电路图

SN65LBC172ADW 电路图

SN65LBC172ADW 电路图
