SN65HVDA195QDRQ1

Texas Instruments 接口 - 专用
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7254-$1.69

更新日期：2024-04-01

SN65HVDA195QDRQ1

Texas Instruments 接口 - 专用

产品简介：汽车类 LIN、大多数 ECL 和 K-Line 物理接口

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7254-$1.69

SN65HVDA195QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVDA195QDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：-
  • 应用：自动
  • 接口：本地互联网络（LIN）
  • 电源电压：7 V ~ 27 V
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 安装类型：表面贴装
  • 其它名称：296-24821-6

产品特性

  • 符合 LIN 物理层规范修订版 2.0，以及适用于 LIN 的 SAEJ2602 推荐实践要求
  • LIN 总线速度高达 LIN 指定的最大值 20kbps，MOST ECL 速度低至 0 波特
  • 支持 ISO9141 (K-Line)
  • 符合汽车应用要求
  • 睡眠模式：超低电流消耗，支持来自 LIN 总线、唤醒输入（外部开关）或主机微控制器的唤醒事件
  • 支持高速接收
  • LIN 引脚提供 ±12kV（人体放电模型）ESD 保护
  • LIN 引脚可处理 –40V 至 40V 的电压
  • 可在汽车环境中耐受瞬态损伤 (ISO 7637)
  • 7V 至 27V 的直流电源扩展工作电压范围（LIN 规范 7V 至 18V）
  • 使用 5V 或者 3.3V I/O 引脚连接至微控制器
  • RXD 引脚上的唤醒请求
  • 外部稳压器控制（INH 引脚）
  • 适用于 LIN 响应者模式应用的集成上拉电阻器和串联二极管
  • 低电磁辐射 (EME)、高电磁抗扰度 (EMI)
  • 针对电池短路或接地短路提供总线端子短路保护
  • 热保护
  • 系统级接地断开失效防护
  • 系统级接地漂移运行
  • 未供电节点不会干扰网络

产品概述

SN65HVDA195 器件是本地互连网络 (LIN) 物理接口和 MOST ECL 接口，该接口集成了具有唤醒和保护功能的串行收发器。该总线是一种单线双向总线，通常用于数据速率达 20kbps 的低速车载网络。该器件能以 0kbps 的有效数据速率进行传输，因为它没有显性状态超时。SN65HVDA195 通过限流波形整形驱动器将 TXD 上的协议输出数据流转换为总线信号，如 LIN 物理层规范修订版 2.0 所述。接收器对来自总线上的数据流进行转换并通过 RXD 将此数据流输出。总线共有两种状态：显性状态（电压接近接地）和隐性状态（电压接近电池）。在隐性状态下，总线被 SN65HVDA195 内部上拉电阻器和串联二极管拉高，因此响应者模式应用无需外部上拉元件。按照 LIN 规范，指挥官应用需要一个外部上拉电阻器 (1kΩ) 加上一个串联二极管。
查看全部

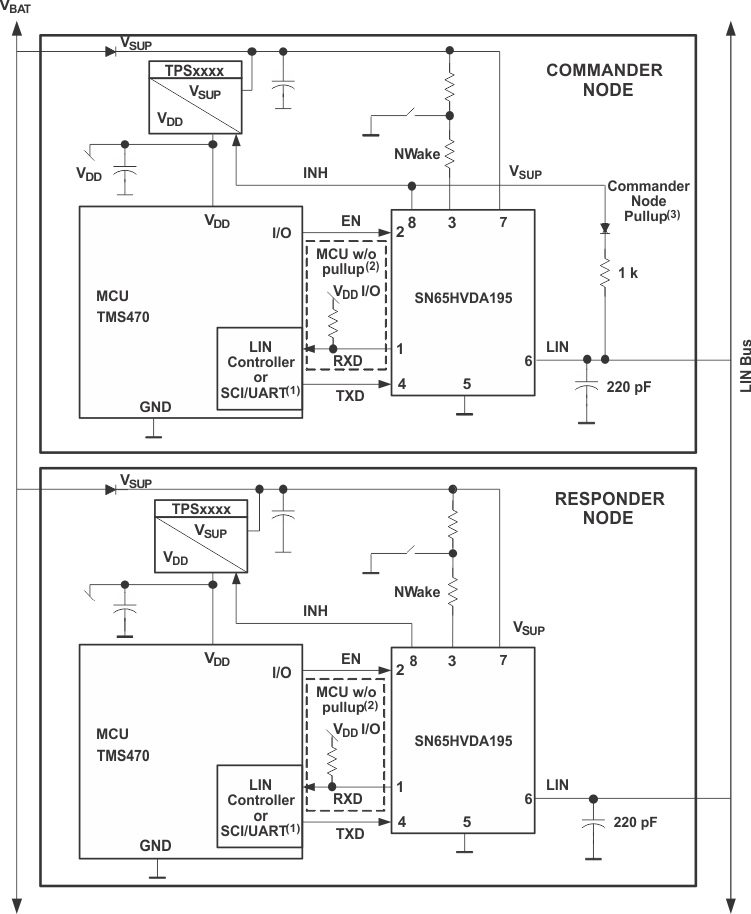

SN65HVDA195QDRQ1 电路图

SN65HVDA195QDRQ1 电路图

SN65HVDA195QDRQ1 电路图
