SN65HVD485EDR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9387-$2.01

更新日期：2025-03-27

SN65HVD485EDR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：半双工 RS-485 收发器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9387-$2.01

SN65HVD485EDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

SN65HVD485EDR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS485
  • 电源电压：4.5 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-17175-6

产品特性

  • 高达 15kV 的总线引脚 ESD 保护
  • 1/2 单位负载：一条总线上多达 64 个节点
  • 总线开路失效防护接收器
  • 无干扰上电和下电总线输入和输出
  • 采用小型 VSSOP-8 封装
  • 符合或超出 TIA/EIA-485A 标准要求
  • 业界通用通用 SN75176 封装

产品概述

SN65HVD485E 器件是专为 RS-485 数据总线网络设计的半双工收发器。该器件由 5V 电源供电，完全符合 TIA/EIA-485A 标准。该器件适用于通过长双绞线电缆以高达 10Mbps 的速率传输数据，并且设计用于在非常低的电源电流（通常小于 2mA，不包括负载）下运行。当器件处于非活动关断模式时，电源电流降至 1mA 以下。该器件的宽共模范围和高 ESD 保护级别使其适用于要求苛刻的应用，例如电气逆变器、电信机架上的状态/命令信号、有线机箱互连以及噪声容限至关重要的工业自动化网络。SN65HVD485E 器件符合 SN75176 器件的业界通用尺寸。上电复位电路使输出保持高阻抗状态，直到电源电压稳定。热关断功能可保护器件免受系统故障问题造成的损坏。SN65HVD485E 器件可在 –40°C 至 85°C 气温下运行。
查看全部

SN65HVD485EDR 数据手册

数据手册 说明 数量 操作
SN65HVD485EDR

Half-Duplex RS-485 Transceiver 8-SOIC -40 to 85

20页,696K 查看
SN65HVD485EDRG4

Half-Duplex RS-485 Transceiver 8-SOIC -40 to 85

20页,696K 查看

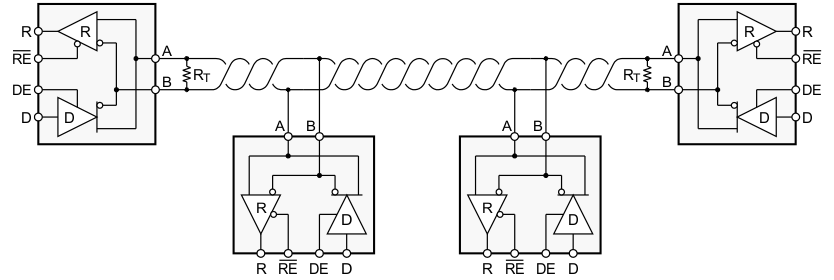

SN65HVD485EDR 电路图

SN65HVD485EDR 电路图

SN65HVD485EDR 电路图
