SN65HVD37DR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

更新日期：2024-04-01

SN65HVD37DR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：低功耗 3.3V 全双工 RS-485 驱动器/接收器

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

SN65HVD37DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVD37DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS422，RS485
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOIC
  • 包装：®
  • 其它名称：296-30073-6

产品特性

  • 低电流待机模式：<1 μA 典型值
  • 工作静态电流 < 1 mA
  • 为避免噪声干扰的高接收器迟滞（典型值 60mV）
  • 1/8 单位负载 (在总线上多达 256 个结点)
  • 超过 15 kV HBM 的总线引脚 ESD 保护
  • 用于高达 20 Mbps 信号传输速度的驱动器输出转换时间优化
  • 用于带电插入应用的无波形干扰的加电和断电保护
  • 5V-容错逻辑输入
  • 总线空闲、打开和短路故障安全
  • 驱动器电流限制和热关断
  • 全面符合所有TIA-485-A 规范

产品概述

SN65HVD37 将一个强健的差分驱动器和一个具有高抗噪性的接收器结合在一起以满足要求严格的工业应用的需要。 这个驱动器的差分输出和接收器的差分输入是分离的引脚，这样的话就形成了一个用于全双工（四线制）通讯的总线端口。 这个驱动器和接收器可以独立启用并特有一个宽泛的共模电压范围，这使得此设备适合在长线缆上运行的多点应用。 SN65HVD37 额定工作温度范围为 -40ºC 至 85 ºC。
查看全部

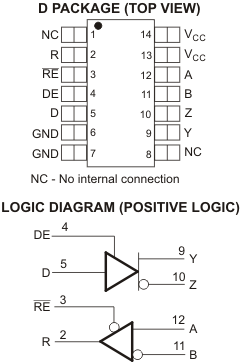

SN65HVD37DR 电路图

SN65HVD37DR 电路图

SN65HVD37DR 电路图
