SN65HVD256DR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.745-$1.6

更新日期：2025-03-27

SN65HVD256DR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：适用于高负载网络且带快速循环次数的 CAN 收发器

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.745-$1.6

SN65HVD256DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVD256DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：*
  • 其它名称：296-30093-6

产品特性

  • 符合 ISO11898-2 标准的要求
  • Turbo CAN： 短时和对称传播延迟时间以及针对增强型时序裕量的快速环路时间 CAN 网络中更快的数据速率
  • 短时和对称传播延迟时间以及针对增强型时序裕量的快速环路时间
  • CAN 网络中更快的数据速率
  • I/O 电压范围支持 3.3V 和 5V MCU
  • 未上电时的理想无源特性 总线和逻辑引脚处于高阻态（无负载） 上电和掉电时总线上无毛刺脉冲
  • 总线和逻辑引脚处于高阻态（无负载）
  • 上电和掉电时总线上无毛刺脉冲
  • 保护特性 人体模型 (HBM) 静电放电 (ESD) 保护超过 ±12kV 总线故障保护 -27V 至 40V 电源引脚上的欠压保护 驱动器主计时功能 (TXD DTO) SN65HVD257：接收器主导超时 (RXD DTO) SN65HVD257：故障输出引脚 热关断保护
  • 人体模型 (HBM) 静电放电 (ESD) 保护超过 ±12kV
  • 总线故障保护 -27V 至 40V
  • 电源引脚上的欠压保护
  • 驱动器主计时功能 (TXD DTO)
  • SN65HVD257：接收器主导超时 (RXD DTO)
  • SN65HVD257：故障输出引脚
  • 热关断保护
  • 运行温度范围 -40°C 至 125°C
  • 采用 TXD DTO 将高负载 CAN 网络中的 1Mbps 速率降至 10kbps
  • 工业自动化、控制、传感器和驱动系统
  • 楼宇、安全和温度控制自动化
  • 电信基站状态和控制
  • SN65HVD257：为冗余和多拓扑 CAN 网络提供功能安全特性
  • CAN 总线标准，例如 CANopen、DeviceNet、NMEA2000、ARNIC825、ISO11783 和 CANaerospace

产品概述

这款 CAN 收发器符合 ISO1189-2 高速 CAN（控制器局域网）物理层标准。 其在小型 CAN 网络中的数据传输速率高达 1Mbps 以上，并且在大型高负载网络中具有更高的时序余裕和数据传输速率。 此器件提供多种保护特性来提高器件和 CAN 网络的耐用性。 SN65HVD257 器件新增了一些特性，以便能够轻松设计具有故障指示的冗余和多拓扑网络，从而使 CAN 系统获得更高级别的功能安全特性。
查看全部

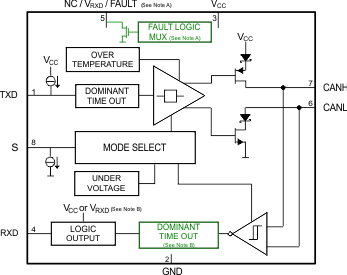

SN65HVD256DR 电路图

SN65HVD256DR 电路图

SN65HVD256DR 电路图
