SN65HVD11P

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.8304-$4

更新日期：2024-04-01

SN65HVD11P

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：3.3V 差动收发器

查看详情
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.8304-$4

SN65HVD11P 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVD11P 中文资料属性参数

  • 标准包装：50
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS485
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：通孔
  • 封装/外壳：8-DIP（0.300"，7.62mm）
  • 供应商设备封装：8-PDIP
  • 包装：管件
  • 其它名称：296-18521-5

产品特性

  • 使用 3.3V 电源供电
  • 总线引脚 ESD 保护超过16kV HBM
  • 可提供 1/8 单位负载选项（总线上多达 256 个节点）
  • 信号传输速率的可选驱动器输出转换次数有 (1)1 Mbps、10 Mbps 和 32Mbps 可选
  • 符合或超出 ANSI TIA/EIA-485-A 的要求
  • –7V 至 12V 的总线引脚短路保护
  • 低电流待机模式：1µA，典型值
  • 开路、空闲总线和短接总线失效防护接收器
  • 热关机保护
  • 用于热插拔应用的无干扰上电和断电保护
  • SN75176 封装

产品概述

SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12 和 SN75HVD12 总线收发器都整合了一个三态差分线路驱动器，以及一个使用 3.3V 单电源供电的差分输入线路接收器。这些器件专为平衡传输线路而设计，符合或超过 ANSI 标准 TIA/EIA-485-A 和 ISO 8482:1993。这些差分总线收发器是单片集成电路，旨在用于多点总线传输线路上的双向数据通信。驱动器和接收器具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。可以通过禁用驱动器和接收器来实现极低的器件待机电源电流。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口，该端口设计用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这些器件具有较宽的正负共模电压范围，因此适用于共线应用。
查看全部

SN65HVD11P 数据手册

数据手册 说明 数量 操作
SN65HVD11P

3.3V RS 485 TRANSCEIVERS

 20 Pages页,270K 查看
SN65HVD11P

1/1 Transceiver Half RS422, RS485 8-PDIP

 37页,1.08M 查看
SN65HVD11PE4

3.3V Differential Transceiver 8-PDIP -40 to 85

25页,537K 查看

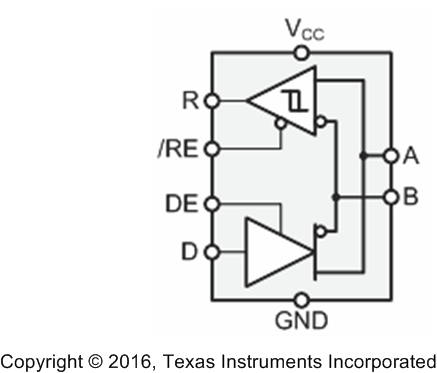

SN65HVD11P 电路图

SN65HVD11P 电路图

SN65HVD11P 电路图
