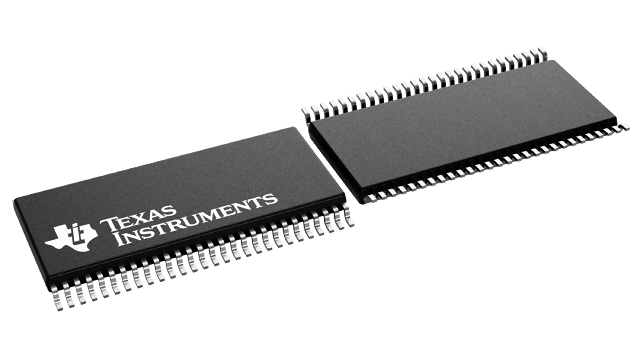

SN65HVD09IDGGREP

Texas Instruments 接口 - 驱动器，接收器，收发器
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$36-$36.9

更新日期：2024-04-01

SN65HVD09IDGGREP

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：9 通道 RS- 485 / RS- 422 收发器（增强型产品）

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$36-$36.9

SN65HVD09IDGGREP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVD09IDGGREP 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：*
  • 其它名称：296-30134-2

产品特性

  • 每个 RS-422/RS-485 通道上的设计每秒数据传输速率高达 2 千万
  • SN65HVD09 封装在引脚间距为 0.5mm 的薄型小外形尺寸封装内
  • 超过 12KV 的总线引脚上的静电放电 (ESD) 保护
  • 低失效电源电流 8mA （典型值）
  • 具有热关断保护功能
  • 正负电流限制
  • 上电/断电毛刺脉冲保护

产品概述

SN65HVD09 是一款 9 通道适合于工业应用的 RS-422/RS-485 收发器。 它提供改进的开关性能，小型封装，和高静电放电 (ESD) 保护。 精确的压摆范围限制确保了传播延迟时间，不仅仅是通道到通道也包括器件到器件，薄型小外形尺寸封装 (TSSOP) 使用了获得专利权的耐热增强技术，此技术可使器件工作在工业用温度范围内。 TSSOP 封装对主板面积要求很小，同时将封装高度减少到 1mm。 这样将提供更多的主板面积，对于小尺寸硬盘驱动等薄型并对空间要求严格的应用，允许将组件贴装在印刷电路板的两面。使用人体模式，HVD09 能够承受超过 12kV 的静电放电，而使用 RS-485I/O 终端上的机器模式，HVD09 能够承受 600V 的静电放电。 这提供可耦合在外部线路内的噪音的保护。 此器件的另外终端可分别承受超过 4kV 和 400V 的放电。HVD09 的 9 个半双工通道中每一个都设计运行在 RS-422 或者 RS-485 通信网络中。SN65HVD09 额定工作温度 –40°C 至 85°C。
查看全部
