SN65DP141RLJR

Texas Instruments 视频处理

产品简介：12Gbps DP 1.4/eDP1.4 线性转接驱动器

查看详情

SN65DP141RLJR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65DP141RLJR 中文资料属性参数

  • 现有数量：5,193现货9,000Factory
  • 价格：1 : ￥61.29000剪切带（CT）3,000 : ￥38.61268卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：转接驱动器
  • 应用：视频显示器
  • 标准：-
  • 控制接口：GPIO，I2C
  • 电压 - 供电：2.37V ~ 3.46V
  • 安装类型：表面贴装型
  • 封装/外壳：38-WFQFN 裸露焊盘
  • 供应商器件封装：38-WQFN（5x7）

产品特性

  • 支持 VESA DisplayPort 1.4a、 2.0 和 eDP 1.4
  • 四通道线性转接驱动器，支持高达 12Gbps 的数据速率，包括 DisplayPort RBR、HBR、HBR2、HBR3 和 UHBR10
  • 与协议无关
  • 透明呈现 DP 链路训练
  • 与在链路上的位置无关，适用于源端、接收端和电缆应用
  • 6GHz 时模拟均衡为 15dB
  • 输出线性动态范围：1200mV
  • 带宽：>20 GHz
  • 6GHz 时的回波损耗优于 16dB
  • 2.5V 或 3.3V ±5% 单电源选项
  • 低功耗，2.5V VCC 时每通道 80mW
  • GPIO 或 I2C 控制

产品概述

SN65DP141 是一款与协议无关的异步、低延迟、四通道线性均衡器，该器件经过优化适用于高达 12Gbps 的数据速率并且可对电路板走线和电缆所产生的损耗进行补偿。该器件透明呈现 DisplayPort (DP) 链路训练，这使得 DP 发送设备和接收设备能够执行有效的链路训练，克服了传统 aux snooping 转接驱动器的缺点。此外，该器件与位置无关。它可置于源设备、电缆或接收设备内，从而为总体链路预算有效提供负损耗 分量。SN65DP141 内的线性均衡在与接收器搭配使用时还可提高链路裕度，从而实现判决反馈均衡 (DFE)。SN65DP141 支持采用 I2C 和 GPIO 配置对均衡、增益、动态范围进行独立通道控制。 . .
查看全部

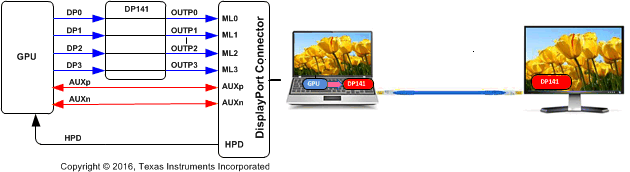

SN65DP141RLJR 电路图

SN65DP141RLJR 电路图

SN65DP141RLJR 电路图
