SN65C1167ERGYR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.584-$3.17

更新日期：2024-04-01

SN65C1167ERGYR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有 +/-8kV IEC ESD 保护的双路差动驱动器和接收器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.584-$3.17

SN65C1167ERGYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65C1167ERGYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：2/2
  • 规程：RS422
  • 电源电压：4.5 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商设备封装：16-VQFN
  • 包装：®
  • 其它名称：296-21802-6

产品特性

  • 达到或超出 TIA/EIA-422-B 和 ITU Recommendation V.11 标准的要求
  • 使用 5V 单电源供电
  • 为 RS-422 总线引脚提供 ESD 保护 ±15kV 人体放电模型 (HBM) ±8kV IEC 61000-4-2，接触放电 ±8kV IEC 61000-4-2，空气间隙放电
  • ±15kV 人体放电模型 (HBM)
  • ±8kV IEC 61000-4-2，接触放电
  • ±8kV IEC 61000-4-2，空气间隙放电
  • 低电源电流要求：9mA（最大值）
  • 低脉冲偏斜
  • 接收器输入阻抗：17kΩ（典型值）
  • 接收器输入灵敏度：±200mV
  • 接收器共模输入电压范围为 -7V 至 +7V
  • 无干扰上电和断电保护
  • 接收器三态输出低电平有效使能（仅限 SN65C1167E）

产品概述

SN65C1167E 和 SN65C1168E 由双驱动器和双接收器组成，具有 ±15kV ESD（人体放电模型 [HBM]）和 ±8kV ESD（IEC61000-4-2 空气间隙放电和接触放电）保护，适用于 RS-422 总线引脚。这些器件符合 TIA/EIA-422-B 和 ITU 建议 V.11 的要求。SN65C1167E 整合了双三态差分线路驱动器和三态差分线路接收器，两者均采用 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起，用作方向控制。SN65C1168E 驱动器具有单独的高电平有效使能端。
查看全部

SN65C1167ERGYR 数据手册

数据手册 说明 数量 操作
SN65C1167ERGYR

Dual Differential Drivers and Receivers With +/-15-kV IEC ESD Protection 16-QFN -40 to 85

19页,776K 查看
SN65C1167ERGYR

2/2 Transceiver Full RS422, RS485 16-VQFN (4x4)

 20页,1.04M 查看
SN65C1167ERGYRG4

Dual Differential Drivers and Receivers With +/-15-kV IEC ESD Protection 16-QFN -40 to 85

19页,776K 查看

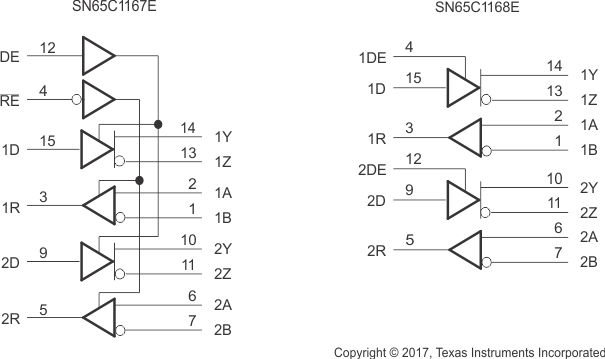

SN65C1167ERGYR 电路图

SN65C1167ERGYR 电路图

SN65C1167ERGYR 电路图
