SN65176BDR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.22057-$0.47

更新日期：2024-04-01

SN65176BDR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：差分总线收发器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.22057-$0.47

SN65176BDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

SN65176BDR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：1/1
  • 规程：RS422，RS485
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-14636-6

产品特性

  • 双向收发器
  • 符合或超出 ANSI 标准 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建议 V.11 和 X.27 的要求
  • 适用于嘈杂环境中长距离总线线路上的 多点传输
  • 三态驱动器和接收器输出
  • 单独的驱动器和接收器使能端
  • 宽正负输入/输出总线电压范围
  • ±60mA 最大驱动器输出能力
  • 热关断保护
  • 驱动器正负电流限制
  • 12kΩ 最小接收器输入阻抗
  • ±200mV 接收器输入灵敏度
  • 50mV 典型接收器输入迟滞
  • 由 5V 单电源供电

产品概述

SN65176B 和 SN75176B 差分总线收发器旨在实现多点总线传输线路上的双向数据通信。这些器件专为平衡传输线路而设计，符合 ANSI 标准 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建议 V.11 和 X.27。SN65176B 和 SN75176B 器件整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口，这些端口用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这些端口具有较宽的正负共模电压范围，使得该器件适用于合用线应用。驱动器旨在实现高达 60mA 的灌电流或拉电流。驱动器具有正负电流限制和热关断功能，避免出现线路故障状况。根据设计在大约 150°C 的结温下发生热关断。接收器具有 12kΩ 的最小输入阻抗、±200mV 的输入灵敏度和 50mV 的典型输入迟滞。
查看全部

SN65176BDR 数据手册

数据手册 说明 数量 操作
SN65176BDR

DIFFERENTIAL BUS TRANSCEIVERS

 18 Pages页,347K 查看
SN65176BDRE4

DIFFERENTIAL BUS TRANSCEIVERS

 18 Pages页,347K 查看
SN65176BDRG4

DIFFERENTIAL BUS TRANSCEIVERS

 18 Pages页,347K 查看

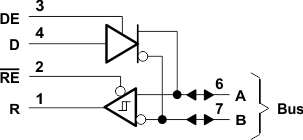

SN65176BDR 电路图

SN65176BDR 电路图

SN65176BDR 电路图
