SN0806723IPNR_SN0806723IPNR中文资料_价格

SN0806723IPNR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN0806723IPNR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN0806723IPNR 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥30.47993卷带（TR）
系列：MSP430F6xx
包装：卷带（TR）
产品状态：在售
核心处理器：CPUXV2
内核规格：16 位
速度：25MHz
连接能力：I2C，IrDA，LINbus，SCI，SPI，UART/USART
外设：欠压检测/复位，DMA，LCD，POR，PWM，WDT
I/O 数：52
程序存储容量：64KB（64K x 8）
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：4K x 8
电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
数据转换器：A/D 5x10b，2x24b
振荡器类型：内部
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：80-LQFP
供应商器件封装：80-LQFP（12x12）

产品特性

低电源电压范围： 3.6V 到低至 1.8V
超低功耗激活模式 (AM)：所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为 265µA/MHz（典型值）在 8MHz、3.0V 且 RAM 程序执行时为 140µA/MHz（典型值）待机模式 (LPM3)：实时时钟（采用晶振）、看门狗和电源监控器工作，完全 RAM 保持，快速唤醒：3.0V 时为 1.7µA，3.0V 时为 2.5µA（典型值）关闭模式 (LPM4)：完全 RAM 保持，电源监控器可用，快速唤醒：3.0V 时为 1.6µA（典型值）关断 RTC 模式 (LPM3.5)：关断模式，带有晶振的有源实时时钟 (RTC)：3.0V 时为 1.24µA（典型值）关断模式 (LPM4.5)：3.0V 时为 0.78µA（典型值）
激活模式 (AM)：所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为 265µA/MHz（典型值）在 8MHz、3.0V 且 RAM 程序执行时为 140µA/MHz（典型值）
待机模式 (LPM3)：实时时钟（采用晶振）、看门狗和电源监控器工作，完全 RAM 保持，快速唤醒：3.0V 时为 1.7µA，3.0V 时为 2.5µA（典型值）
关闭模式 (LPM4)：完全 RAM 保持，电源监控器可用，快速唤醒：3.0V 时为 1.6µA（典型值）
关断 RTC 模式 (LPM3.5)：关断模式，带有晶振的有源实时时钟 (RTC)：3.0V 时为 1.24µA（典型值）
关断模式 (LPM4.5)：3.0V 时为 0.78µA（典型值）
在 3µs（典型值）内从待机模式唤醒
16 位精简指令集 (RISC) 架构、扩展内存、高达 25MHz 系统时钟
灵活的电源管理系统可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO) 电源电压监视、监控、和临时限电由多达 2 个辅助电源供电的系统运行
可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
电源电压监视、监控、和临时限电
由多达 2 个辅助电源供电的系统运行
单一时钟系统针对频率稳定的锁相环 (FLL) 控制环路低功耗低频内部时钟源 (VLO) 低频修整内部基准源 (REFO) 32kHz 晶体 (XT1)
针对频率稳定的锁相环 (FLL) 控制环路
低功耗低频内部时钟源 (VLO)
低频修整内部基准源 (REFO)
32kHz 晶体 (XT1)
一个具有 3 个捕捉/比较寄存器的 16 位定时器
3 个 16 位定时器，每个定时器具有 2 个捕捉/比较寄存器
增强型通用串行通信接口 eUSCI_A0、eUSCI_A1 和 eUSCI_A2增强型通用异步收发器 (UART) 支持自动波特率检测IrDA 编码和解码同步串行外设接口 (SPI) eUSCI_B0支持多个从器件寻址的 I2C同步串行外设接口 (SPI)
eUSCI_A0、eUSCI_A1 和 eUSCI_A2增强型通用异步收发器 (UART) 支持自动波特率检测IrDA 编码和解码同步串行外设接口 (SPI)
增强型通用异步收发器 (UART) 支持自动波特率检测
IrDA 编码和解码
同步串行外设接口 (SPI)
eUSCI_B0支持多个从器件寻址的 I2C同步串行外设接口 (SPI)
支持多个从器件寻址的 I2C
同步串行外设接口 (SPI)
具有晶振偏移校准和温度补偿功能的受密码保护的 RTC
用于备用子系统的独立电压电源32kHz 低频振荡器 (XT1)实时时钟备用存储器（4 × 16 位）
32kHz 低频振荡器 (XT1)
实时时钟
备用存储器（4 × 16 位）
三个具有差分可编程增益放大器 (PGA) 输入的 24 位 Σ-Δ 模数转换器 (ADC)
具有 8 路复用模式下高达 320 段对比度控制的集成 LCD 驱动器
硬件乘法器支持 32 位运算
10位 200ksps ADC 内部基准采样和保持、自动扫描特性多达 6 个外部通道和 2 个内部通道，包括温度传感器
内部基准
采样和保持、自动扫描特性
多达 6 个外部通道和 2 个内部通道，包括温度传感器
3 通道内部 DMA
串行板上编程，无需外部编程电压
单相电子电表开发工具（另请参阅工具与软件）EVM430-F6736 - 用于计量的 MSP430F6736 EVM适用于 MSP430™ MCU 的电能测量设计中心
EVM430-F6736 - 用于计量的 MSP430F6736 EVM
适用于 MSP430™ MCU 的电能测量设计中心
器件比较汇总了可用的产品系列成员
采用 100 引脚和 80 引脚 LQFP 封装

产品概述

TI MSP 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该器件具有一个强大的 16 位精简指令集 (RISC) 中央处理器 (CPU)，使用 16 位寄存器以及常数发生器，以便获得最高编码效率。该数控振荡器 (DCO) 可在 3µs（典型值）内从低功率模式唤醒至激活模式。MSP430F673x 和 MSP430F672x 具有多达 3 个高性能 24 位 Σ-Δ ADC，1 个 10 位 ADC、4 个增强型通用串行通信接口（3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块）、4 个 16 位计时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制功能的 LCD 驱动器以及 1 个辅助电源系统；100 引脚器件的 I/O 引脚多达 72 个，而 80 引脚器件的 I/O 引脚多达 52 个。有关完整的模块说明，请参阅《MSP430F5xx 和 MSP430F6xx 系列用户指南》

查看全部

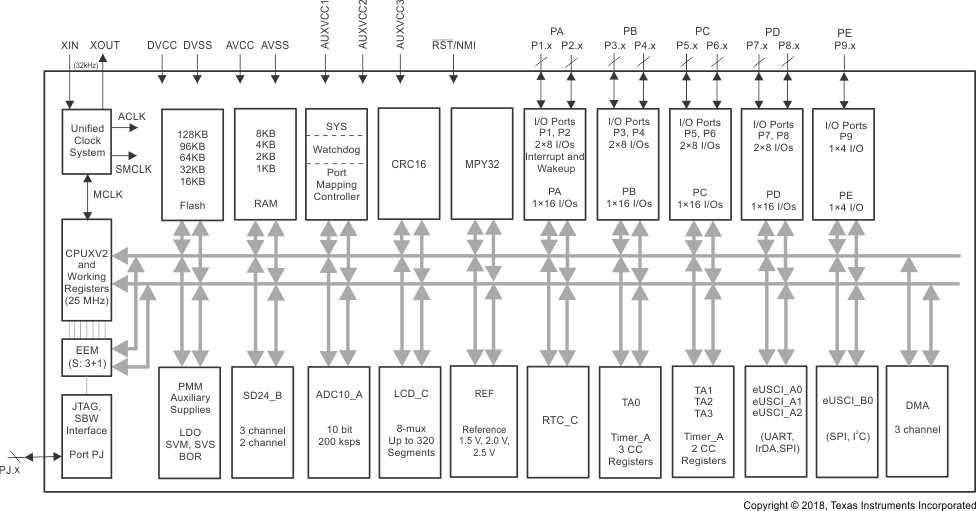

SN0806723IPNR 电路图
