RM41L232BPZT

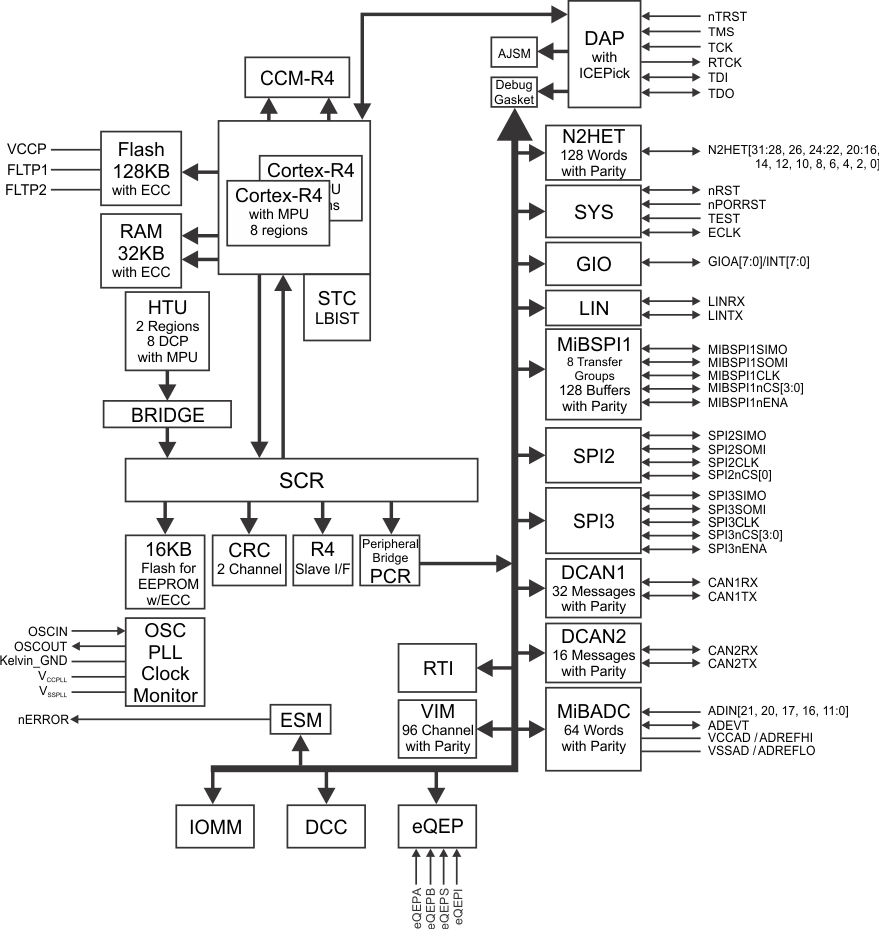

RM41L232 器件是用于安全系统的高性能微控制器系列。 该安全架构包括锁步中的双 CPU，CPU 和内存内置自检 (BIST) 逻辑，闪存和数据 SRAM 上的 ECC，外设存储器上的奇偶校验以及外设 IO 上的回路功能。 RM41L232 器件集成了 ARM Cortex-R4 CPU，该 CPU 提供高效 1.66 DMIPS/MHz，运行频率高达 80MHz，可提供高达 132 DMIPS。 此器件支持小端序 (LE) 格式。RM41L232 器件具有 128KB 集成闪存以及 32KB 数据 RAM，具有单位纠错和双位错误检测功能。 该器件上的闪存存储器是实现了 64 位宽数据总线接口的可电擦除且可编程的非易失性存储器。 对于所有读取、编程和擦除操作，该闪存都工作在 3.3V 电源输入（与 I/O 电源相同的电平）。 当处于管线模式时，闪存可在 80MHz的系统时钟频率下工作。 SRAM 在整个支持的频率范围内支持字节、半子和字模式的单周期读取/写入访问。RM41L232 器件具有针对实时控制类应用的外设，包括带有总共 最多 19 个I/O 引脚的新一代高端定时器 (N2HET) 时序协处理器和支持 16 个输入的 12 位模数转换器 (ADC)，采用 100 引脚封装。N2HET1 是一款高级智能定时器，此定时器能够为实时应用提供精密的计时功能。 该定时器为软件控制型，采用一个精简指令集，并具有一个专用的定时器微级机和一个连接的 I/O 端口。 N2HET 可用于脉宽调制输出、捕捉或比较输入，或 GPIO。 N2HET 特别适合于要求多个传感器信息并且用复杂和准确时间脉冲来驱动致动器的应用。 一个高端定时器传输单元 (HTU) 能够执行 DMA 类型处理来与主存储器之间传输 N2HET 数据。 一个内存保护单元 (MPU) 被内置于 HTU 内。增强型正交编码器脉冲 (eQEP) 模块用于直接连接一个线性或旋转递增编码器，进而从一个高性能运动和位置控制系统中正在旋转的机械中获得位置、方向、和速度信息。该器件具有一个 12 位分辨率 MibADC，共有 16 个通道以及带奇偶校验保护的 64 字缓冲 RAM。 MibADC 通道可被独立转换或者可针对顺序转换序列由软件分组。 有三个独立的组。 每个组可在被触发时转换一次，或者通过配置以执行连续转换模式。该器件有多个通信接口：一个 MibSPI，两个 SPI，一个 UART/LIN 和两个 DCAN。 SPI 为相似的移位寄存器类型器件之间的高速通信提供了一种便捷的串行交互方法。 UART/LIN 支持本地互联标准 2.1 并可被用作一个使用标准不归零码 (NRZ) 格式的全双工模式 UART。 DCAN 支持 CAN 2.0B 协议标准并使用串行多主机通信协议，此协议有效支持对最高速率为 1Mbps 的稳健通信实现分布式实时控制。 DCAN 非常适合嘈杂和恶劣环境中的应用（例如：汽车和工业领域），此类应用需要可靠的串行通信或多路复用布线。该调频锁相环 (FMPLL) 时钟模块被用来将外部频率基准与一个内部使用的更高频率相乘。 FMPLL 为全局时钟模块 (GCM) 提供 5 个可能时钟源输入中的一个。 GCM管理可用时钟源与器件时钟域间的映射。该器件还具有一个外部时钟预分频器 (ECP) 模块。 当 ECP 启用时，它在 ECLK 引脚上输出连续的外部时钟。 ECLK 频率与外设接口时钟 (VCLK) 频率的比例是用户可编程的。 该低频输出可进行外部监视，作为器件运行频率的指示器。信令模块 (ESM) 监控所有器件错误并在检测到故障时确定是触发一个中断还是触发一个外部错误引脚。 可从外部监视 nERROR 引脚，作为微控制器内故障条件的指示器。I/O 多路复用和控制模块 (IOMM) 允许配置输入/输出引脚以支持替代功能。 有关本器件上支持多个功能的引脚列表，请参见。凭借集成的安全特性以及各类通信和控制外设，RM41L232 器件已成为对安全要求严格的实时控制应用的理想解决方案。
