更新日期：2024-04-01
产品简介：具有 SPI/I2C 接口和 14 位 Σ-Δ ADC 的 NFC ISO15693 传感器感应器
查看详情RF430FRL152HCRGER 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
RF430FRL152HCRGER
原装现货 -
TI
-
VQFN-24
2207+ -
3000
-
深圳
-
11-28
-
智弘电子 只做原装
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-24(4x4)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
RF430FRL152HCRGER 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥31.80000剪切带（CT）3,000 : ￥17.02869卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：RFID 应答器
- 频率：13.56MHz
- 标准：ISO 15693，ISO 18000-3，NFC
- 接口：I2C，SPI
- 电压 - 供电：1.45V ~ 1.65V
- 工作温度：0°C ~ 70°C
- 安装类型：表面贴装型
- 封装/外壳：24-VFQFN 裸露焊盘
- 供应商器件封装：24-VQFN（4x4）
产品特性
- 兼容 ISO/IEC 15693 和 ISO/IEC 18000-3（模式 1）标准的射频 (RF) 接口
- 电源系统采用电池或 13.56MHz 磁场供电
- 14 位 Σ-Δ 模数转换器 (ADC)
- 内部温度传感器
- 电阻传感器偏置接口
- CRC16 CCITT 发生器
- MSP430 混合信号微控制器2KB FRAM 4KB SRAM 8KB ROM 电源电压范围：1.45V 至 1.65V 低功耗 激活模式 (AM)：140µA/MHz (1.5V) 待机模式 (LPM3)：16µA 16 位精简指令集计算机 (RISC) 架构 最高 2MHz CPU 系统时钟 紧凑型时钟系统 4MHz 高频时钟 256kHz 内部低频时钟源 外部时钟输入 具有 3 个捕捉/比较寄存器的 16 位 Timer_A LV 端口逻辑400µA 时，VOL 低于 0.15V 400µA 时，VOH 高于 (VDDB – 0.15V) 所有端口均可提供 Timer_A PWM 信号 eUSCI_B 模块支持 3 线和 4 线 SPI 和 I2C 32 位看门狗定时器 (WDT_A) ROM 开发模式（将 ROM 地址映射到 SRAM 以进行固件开发） 全 4 线制 JTAG 调试接口
- 2KB FRAM
- 4KB SRAM
- 8KB ROM
- 电源电压范围：1.45V 至 1.65V
- 低功耗 激活模式 (AM)：140µA/MHz (1.5V) 待机模式 (LPM3)：16µA
- 激活模式 (AM)：140µA/MHz (1.5V)
- 待机模式 (LPM3)：16µA
- 16 位精简指令集计算机 (RISC) 架构
- 最高 2MHz CPU 系统时钟
- 紧凑型时钟系统 4MHz 高频时钟 256kHz 内部低频时钟源 外部时钟输入
- 4MHz 高频时钟
- 256kHz 内部低频时钟源
- 外部时钟输入
- 具有 3 个捕捉/比较寄存器的 16 位 Timer_A
- LV 端口逻辑400µA 时，VOL 低于 0.15V 400µA 时，VOH 高于 (VDDB – 0.15V) 所有端口均可提供 Timer_A PWM 信号
- 400µA 时，VOL 低于 0.15V
- 400µA 时，VOH 高于 (VDDB – 0.15V)
- 所有端口均可提供 Timer_A PWM 信号
- eUSCI_B 模块支持 3 线和 4 线 SPI 和 I2C
- 32 位看门狗定时器 (WDT_A)
- ROM 开发模式（将 ROM 地址映射到 SRAM 以进行固件开发）
- 全 4 线制 JTAG 调试接口
- 如需完整的模块描述，请参见（文献编号：SLAU506）
- 关于应用操作和编程，请参见（文献编号：SLAU603）
- 工业无线传感器
- 医用无线传感器
产品概述
RF430FRL15xH 器件是一款 13.56MHz 应答器芯片，该芯片中包含可编程的 16 位 MSP430 低功耗微控制器。 该器件采用嵌入式通用 FRAM 非易失性存储器来存储程序代码或用户数据，例如校准和测量数据。 RF430FRL15xH 支持通过兼容 ISO/IEC 15693 和 ISO/IEC 18000-3（模式 1）标准的 RFID 接口以及 SPI 或 I2C 接口进行通信、参数设置和配置。 该器件具有内部温度传感器功能和板载 14 位 Σ-Δ 模数转换器 (ADC)，支持传感器测量，并且可通过 SPI 或 I2C 来连接数字传感器。RF430FRL15xH 器件经过优化可在完全无源（无电池）或单节电池供电（半有源）模式下运行，从而延长便携式和无线传感应用中电池的使用寿命。 FRAM 是非易失性存储器，其完美结合了 SRAM 的速度、灵活性和耐用性与闪存的稳定性和可靠性，并且总功耗更低。
RF430FRL152HCRGER 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 RF430FRL152HCRGER
|
RFID Transponder IC 13.56MHz ISO 15693, ISO 18000-3, NFC I2C, SPI 1.45 V ~ 1.65 V 24-VFQFN Exposed Pad |
53页,1.19M | 查看 |

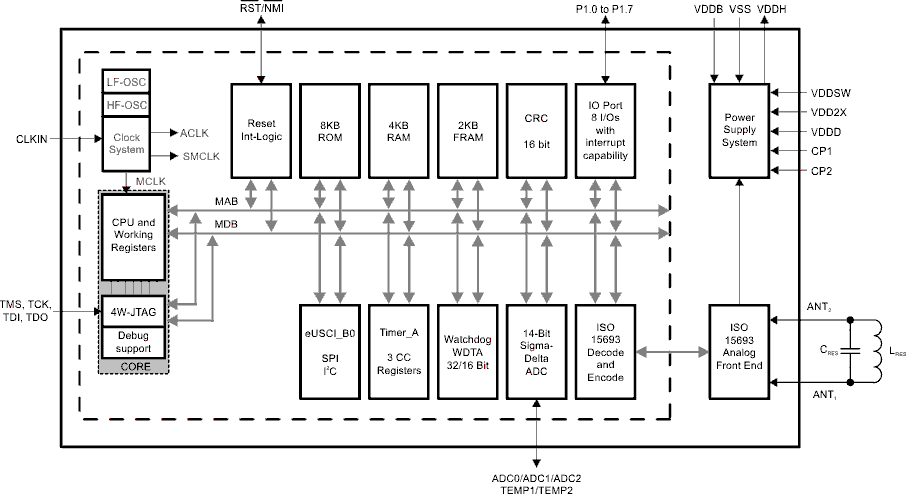

RF430FRL152HCRGER 电路图
RF430FRL152HCRGER 电路图
