REF3125AIDBZT

Texas Instruments PMIC - 电压基准

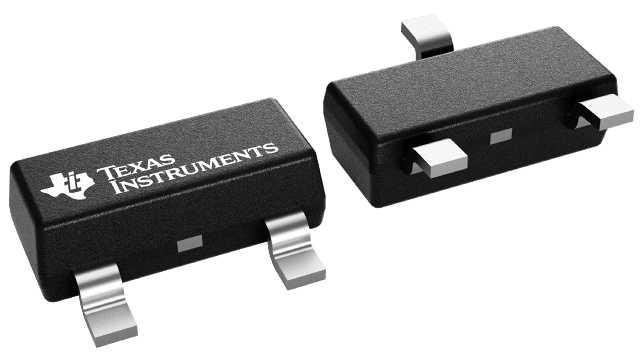

  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

更新日期：2024-04-01

REF3125AIDBZT

Texas Instruments PMIC - 电压基准

产品简介：采用 2.5 引脚 SOT-23 封装的 3V、20ppm/°C（最大值）、100μA 串联电压基准

查看详情
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.3973-$2.98

REF3125AIDBZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

REF3125AIDBZT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：串联，精度
  • 输出电压：2.5V
  • 容差：±0.2%
  • 温度系数：20ppm/°C
  • 输入电压：2.55 V ~ 5.5 V
  • 通道数：1
  • 电流 - 阴极：-
  • 电流 - 静态：135µA
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商设备封装：SOT-23-3
  • 包装：®
  • 其它名称：296-17509-6

产品特性

  • Size Package: SOT23-3
  • Low Dropout: 5 mV
  • High Output Current: ±10 mA
  • High Accuracy: 0.2% Maximum
  • Low IQ: 115 µA Maximum
  • Excellent Specified Drift Performance: 15 ppm/°C (Maximum) from 0°C to +70°C 20 ppm/°C (Maximum) from –40°C to +125°C
  • 15 ppm/°C (Maximum) from 0°C to +70°C
  • 20 ppm/°C (Maximum) from –40°C to +125°C

产品概述

The REF31xx is a family of precision, low power, low dropout, series voltage references available in the tiny 3-pin SOT-23 package.The REF31xx’s small size and low power consumption (100 µA typical) make it ideal for portable and battery-powered applications. The REF31xx does not require a load capacitor, but is stable with any capacitive load and can sink or source up to 10 mA of output current.Unloaded, the REF31xx can operate on supplies down to 5 mV above the output voltage. All models are specified for the wide temperature range of –40°C to +125°C.
查看全部

REF3125AIDBZT 数据手册

数据手册 说明 数量 操作
REF3125AIDBZT

15ppm/C Max, 100UA, SOT23-3 SERIES VOLTAGE REFERENCE

 11 Pages页,251K 查看
REF3125AIDBZTG4

20ppm/Degrees C Max, 100uA, SOT23-3 Series Voltage Reference 3-SOT-23 -40 to 125

15页,469K 查看

REF3125AIDBZT 电路图

REF3125AIDBZT 电路图

REF3125AIDBZT 电路图
