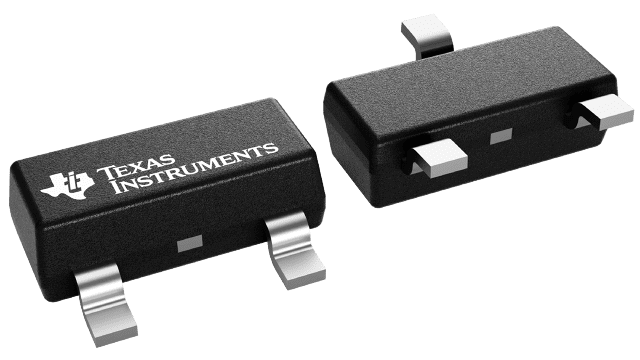

REF1112AIDBZT

Texas Instruments PMIC - 电压基准
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1543-$2.73

更新日期：2024-04-01

REF1112AIDBZT

Texas Instruments PMIC - 电压基准

产品简介：1μA、3 引脚 SOT23 10ppm/°C 并联电压基准

查看详情
  • 封装：TO-236-3，SC-59，SOT-23-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1543-$2.73

REF1112AIDBZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

REF1112AIDBZT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：分流器
  • 输出电压：1.25V
  • 容差：±0.2%
  • 温度系数：50ppm/°C
  • 输入电压：-
  • 通道数：1
  • 电流 - 阴极：1.2µA
  • 电流 - 静态：-
  • 电流 - 输出：5mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商设备封装：SOT-23-3
  • 包装：®
  • 其它名称：296-15842-6

产品特性

  • 小型封装：SOT23-3
  • 1.25V 固定反向击穿电压
  • 主要技术规格 输出电压容差：±0.2%（最大值） 低输出噪声（0.1Hz 至 10Hz）：25µVpp（典型值）温度范围：−40°C 至 +125°C工作电流范围：1.2µA 至 5mA0°C 至 +70°C 的低温度系数：30ppm/°C（最大值）–40°C 至 +85°C 的低温度系数：50ppm/°C（最大值）
  • 输出电压容差：±0.2%（最大值）
  • 低输出噪声（0.1Hz 至 10Hz）：25µVpp（典型值）
  • 温度范围：−40°C 至 +125°C
  • 工作电流范围：1.2µA 至 5mA
  • 0°C 至 +70°C 的低温度系数：30ppm/°C（最大值）
  • –40°C 至 +85°C 的低温度系数：50ppm/°C（最大值）

产品概述

REF1112 器件是一种两端并联基准，适用于对功耗和空间敏感的 应用供电的绝佳器件。REF1112 在 SOT23-3 封装中的工作电流为 1µA，是当前在较大封装（如 REF1004 和 LT1004）中使用电压基准的设计所适用的改进型低功耗解决方案。REF1112 的额定工作温度范围是 –40°C 至 +85°C，扩展工作温度范围是 –40°C 至 +125°C。 REF1112 完善了德州仪器 (TI) 的其他 1µA 组件（包括 OPA349 和 TLV240x 低功耗运算放大器以及 TLV349x 微功耗电压比较器）。
查看全部

REF1112AIDBZT 数据手册

数据手册 说明 数量 操作
REF1112AIDBZT

10ppm/C, 1UA, 1.25V Shunt Voltage Reference

 8 Pages页,187K 查看
REF1112AIDBZT

Shunt Voltage Reference IC ±0.2% 5mA SOT-23-3

 13页,794K 查看
REF1112AIDBZTG4

1uA, SOT23-3 10ppm/C Shunt Voltage Reference 3-SOT-23 -40 to 85

9页,209K 查看

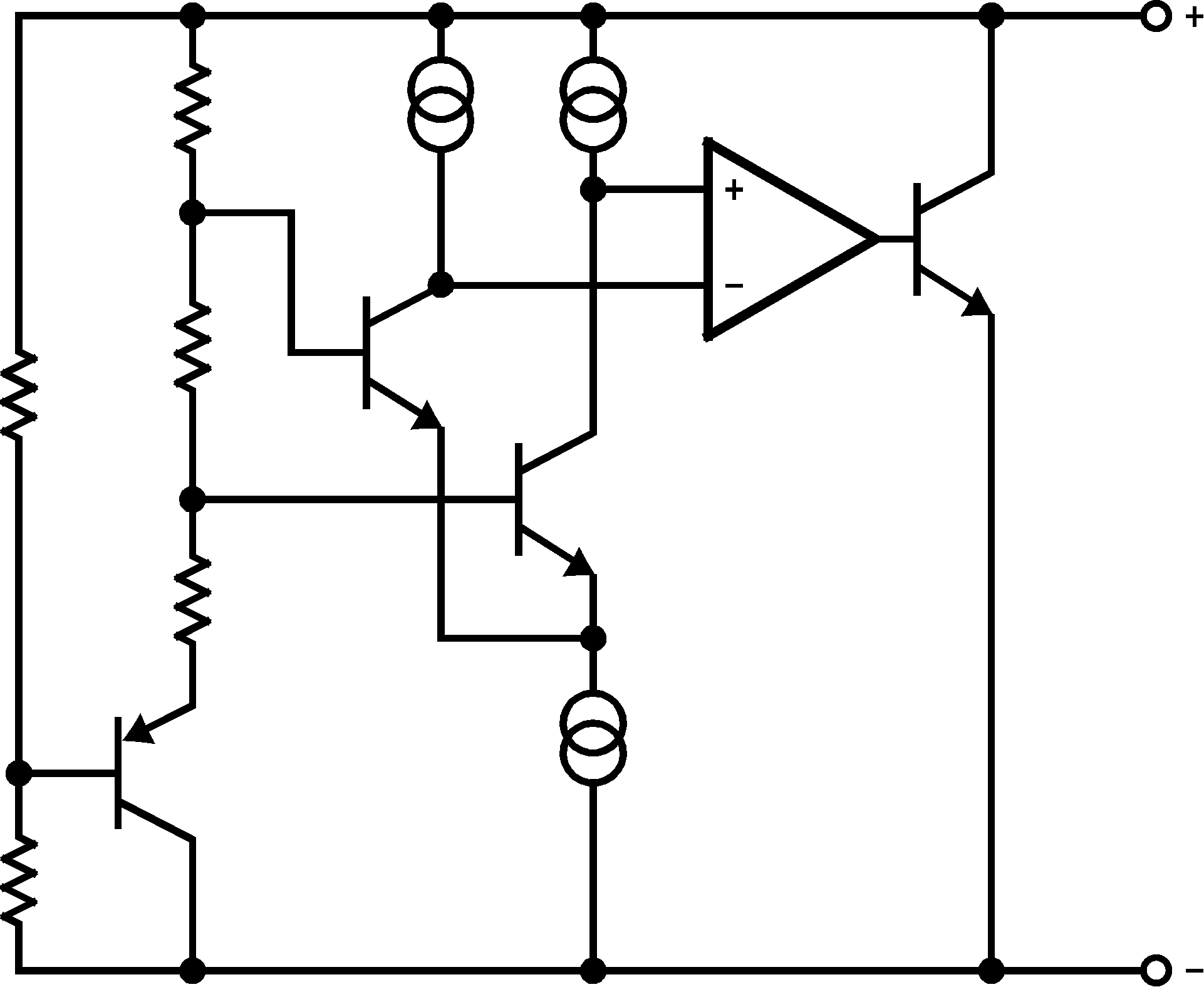

REF1112AIDBZT 电路图

REF1112AIDBZT 电路图

REF1112AIDBZT 电路图
