REF102AU

Texas Instruments PMIC - 电压基准
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.604-$5.88

更新日期：2024-04-01

REF102AU

Texas Instruments PMIC - 电压基准

产品简介：2.5ppm/℃ 温漂、10V 精密电压基准

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.604-$5.88

REF102AU 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

REF102AU 中文资料属性参数

  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：串联，精度
  • 输出电压：10V
  • 容差：±10mV
  • 温度系数：10ppm/°C
  • 输入电压：11.4 V ~ 36 V
  • 通道数：1
  • 电流 - 阴极：-
  • 电流 - 静态：1.4mA
  • 电流 - 输出：10mA
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件

产品特性

  • ±10V ±0.0025V OUTPUT
  • VERY LOW DRIFT: 2.5ppm/°C max
  • EXCELLENT STABILITY: 5ppm/1000hr typ
  • EXCELLENT LINE REGULATION: 1ppm/V max
  • EXCELLENT LOAD REGULATION: 10ppm/mA max
  • LOW NOISE: 5µVPP typ, 0.1Hz to 10Hz
  • WIDE SUPPLY RANGE: 11.4VDC to 36VDC
  • LOW QUIESCENT CURRENT: 1.4mA max
  • PACKAGE OPTIONS: PLASTIC DIP, SO-8
  • APPLICATIONS PRECISION-CALIBRATED VOLTAGE STANDARD D/A AND A/D CONVERTER REFERENCE PRECISION CURRENT REFERENCE ACCURATE COMPARATOR THRESHOLD REFERENCE DIGITAL VOLTMETERS TEST EQUIPMENT PC-BASED INSTRUMENTATION
  • PRECISION-CALIBRATED VOLTAGE STANDARD
  • D/A AND A/D CONVERTER REFERENCE
  • PRECISION CURRENT REFERENCE
  • ACCURATE COMPARATOR THRESHOLD REFERENCE
  • DIGITAL VOLTMETERS
  • TEST EQUIPMENT
  • PC-BASED INSTRUMENTATION

产品概述

The REF102 is a precision 10V voltage reference. The drift is laser-trimmed to 2.5ppm/°C max C-grade over the industrial temperature range. The REF102 achieves its precision without a heater. This results in low power, fast warm-up, excellent stability, and low noise. The output voltage is extremely insensitive to both line and load variations and can be externally adjusted with minimal effect on drift and stability. Single supply operation from 11.4V to 36V and excellent overall specifications make the REF102 an ideal choice for demanding instrumentation and system reference applications.
查看全部

REF102AU 数据手册

数据手册 说明 数量 操作
REF102AU

Precision Voltage Reference 8-SOIC

17页,544K 查看

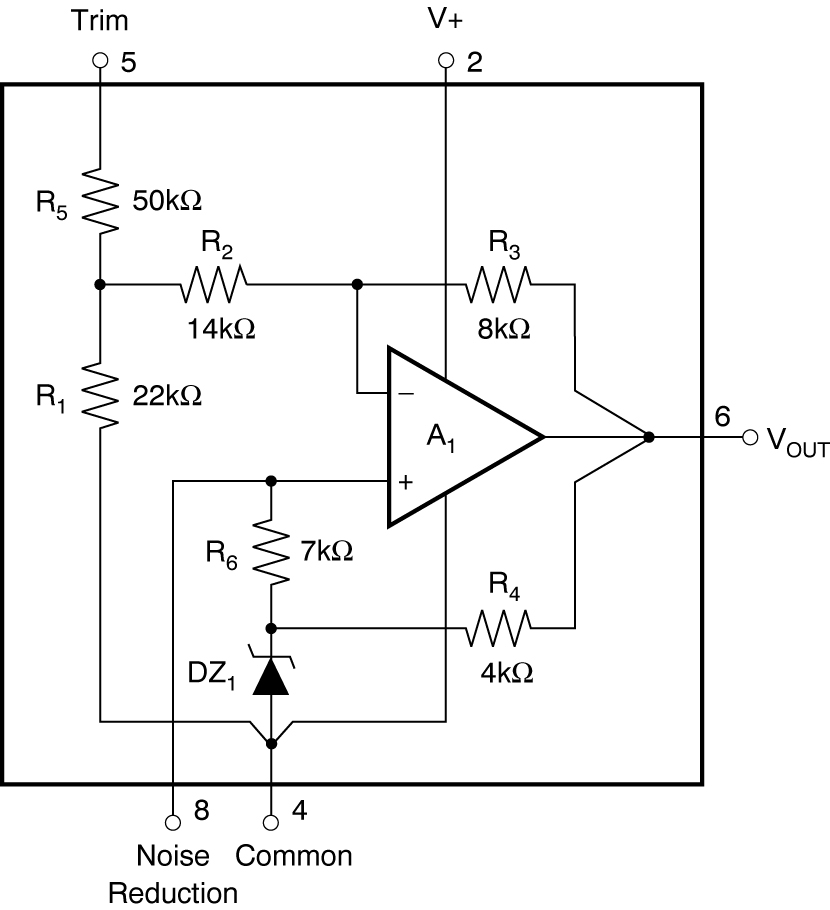

REF102AU 电路图

REF102AU 电路图

REF102AU 电路图
