更新日期：2024-04-01
产品简介：具有 LNA、PGA 和 LPF 的高性能、集成式 8 通道 AFE
查看详情PGA5807ARGCR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
VQFN9-64
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
PGA5807ARGCR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：2,000 : ￥265.49494卷带（TR）
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- 位数：-
- 通道数：8
- 功率 (W)：60 mW
- 电压 - 供电，模拟：3.15V ~ 3.6V
- 电压 - 供电，数字：-
- 安装类型：表面贴装型
- 封装/外壳：64-VFQFN 裸露焊盘
- 供应商器件封装：64-VQFN（9x9）
产品特性
- 8 通道完整模拟前端 (AFE)： 低噪声放大器 (LNA)，可编程增益放大器 (PGA) 和可编程低通滤波器 (LPF) 满通道增益：12dB 至 30dB 与输入相关的噪声：2.1nV/√Hz
- 低噪声放大器 (LNA)，可编程增益放大器 (PGA) 和可编程低通滤波器 (LPF)
- 满通道增益：12dB 至 30dB
- 与输入相关的噪声：2.1nV/√Hz
- LNA：增益：12dB 全差分 宽输入共模支持： 2.1 ± 200mV 最大线性输入范围：500mVPP
- 增益：12dB
- 全差分
- 宽输入共模支持： 2.1 ± 200mV
- 最大线性输入范围：500mVPP
- PGA 增益：0dB 至 18dB 具有 3dB 增益步长 可通过串口或外部引脚设定
- 具有 3dB 增益步长
- 可通过串口或外部引脚设定
- 最大总通道增益：30dB
- 可编程 LPF： 转角频率：75MHz，60MHz
- 转角频率：75MHz，60MHz
- 功率（全链式）： 每通道 60mW
- 每通道 60mW
- 快速且持续的过载恢复
- 小尺寸封装：9mm x 9mm 四方扁平无引线封装 (QFN)-64
- 数据采集 前端
- 超声波成像
产品概述
PGA5807A 是一款 8
通道、高带宽、模拟前端 (AFE)。 此器件由一个 3.3V 模拟单电源供电运行。 此器件支持高带宽输入频率，每通道的总功率 60mW。 PGA5807A 包含一个低噪声放大器 (LNA)，一个可编程增益放大器
(PGA) 和一个可编程低通滤波器 (LPF)。 此 LNA 有一个固定的 12dB 增益（差分放大器支持直接和电容输入耦合）并且支持
500mVPP的最大线性输入范围。此器件提供增益步长为 3dB 的 0dB 至 18dB 的增益选项。 这个 18dB PGA 增益可使用串口或外部引脚设定。 PGA5807A 集成了一个形式为 LPF 的抗混叠滤波器以减少噪声。
此器件采用极小型，9mm x 9mm 四方扁平无引线 (QFN)-64 封装，并且额定运行温度范围为 -40°C 至 +85°C。

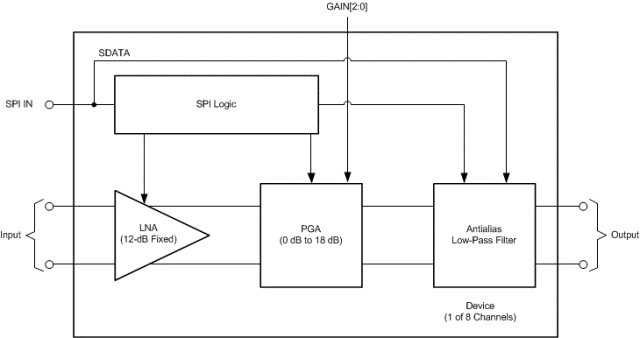

PGA5807ARGCR 电路图
PGA5807ARGCR 电路图
