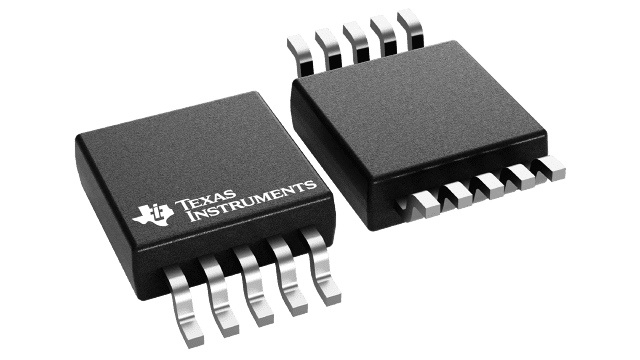

PGA308AQDGSRQ1

Texas Instruments 接口 - 传感器和探测器接口

产品简介：具有可编程增益和失调电压的汽车类单电源、自动置零传感器放大器

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$2.926

PGA308AQDGSRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA308AQDGSRQ1 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：接口 - 传感器和探测器接口
  • 系列：*

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级： -40℃ 至 +125℃ 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 器件温度 1 级： -40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
  • 针对桥式传感器的数字校准
  • 偏移选择：粗略选择和精准选择
  • 增益选择：粗略选择和精准选择
  • 桥式故障监控器
  • 用于引线交换的输入复用器
  • 过程量/欠程量限制
  • DOUT/ VOUT 钳位功能
  • 七插槽一次性可编程 (OTP) 内存
  • 一线制数字通用异步收发器 (UART) 接口
  • 运行电压：+2.7 V 至 +5.5 V
  • MSOP-10 和 3mm x 4mm DFN-10 封装

产品概述

PGA308-Q1 是一款可编程模拟传感器信号调节器。 此模拟信号路径放大传感器信号并且为偏移和增益提供数字校准。 校准通过 1W 引脚、一个数字单线制 UART 兼容接口来完成。 对于三端传感器模块，1W 可连接至 VOUT 并且此组件可通过 VOUT 引脚进行编程。 增益和偏移校准参数被存储在板载一次性可编程 (OTP) 内存的七个内存库中。 加电复位 (POR) OTP 内存库总共可编程四次。全模拟信号路径包含有一个 2 x 2 输入复用器 (mux) 以实现电子传感器引线交换、一个粗略偏移调整、一个自动置零可编程增益测量仪器放大器 (PGA)、一个精准增益调整、一个精准偏移调整、和一个可编程增益输出放大器。 故障监控电路检测并发出传感器烧断、过载、和系统故障状态信号。 过程量/欠程量限制为系统电平诊断提供额外了方法。 此两用 DOUT/VCLAMP 引脚可被用作一个可编程数字输出或者一个 VOUT 过压钳位。要获得详细的应用信息，请从网站 PGA308 用户指南 (SBOU069) 可供下载 www.ti.com。
查看全部

PGA308AQDGSRQ1 数据手册

数据手册 说明 数量 操作
PGA308AQDGSRQ1

IC OP AMP AUTO-ZERO SGL 10VSSOP

 28页,1.02M 查看

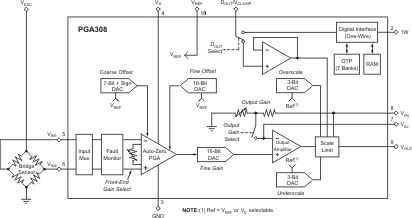

PGA308AQDGSRQ1 电路图

PGA308AQDGSRQ1 电路图

PGA308AQDGSRQ1 电路图
