PGA281AIPW

仪器，运算放大器，缓冲器

产品简介：零温漂、高电压可编程增益放大器

查看详情

PGA281AIPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA281AIPW 中文资料属性参数

  • 现有数量：0现货3,150Factory查看交期
  • 价格：1 : ￥53.34000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 放大器类型：可编程增益
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：1V/μs
  • 增益带宽积：6 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：300 pA
  • 电压 - 输入补偿：5 μV
  • 电流 - 供电：2.4mA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：10 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-55°C ~ 140°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 宽输入电压范围：在使用 ±18V 电源时为 ±15.5V
  • 二进制增益步长：128V/V 至 ⅛V/V
  • 额外比例缩放因子：1V/V 和 1⅜V/V
  • 低偏移电压：在 G=128 时为 5μV
  • 偏移电压的近零长期漂移
  • 近零增益漂移：0.5ppm/°C
  • 出色的线性：1.5ppm
  • 出色的共模抑制比 (CMRR)：140dB
  • 高输入阻抗
  • 极低 1/f 噪声
  • 差分信号输出
  • 过载检测
  • 薄型小外形尺寸 (TSSOP)-16 封装

产品概述

PGA281 是一款高精度仪表放大器，此放大器具有数控增益和信号完整性测试功能。 这个器件使用已获专利的自动归零技术来提供低偏移电压、近零偏移和增益漂移、出色的线性，并且几乎没有 1/f 噪声。 对 PGA281 进行了优化，从而在一个宽频率范围内提供大于 110dB (G = 1) 的出色共模抑制。 较好的共模和电源抑制提供了高分辨率、精准测量。 36V 电源能力和宽、高阻抗输入范围符合一般信号测量的需要。PGA281 提供 ⅛V/V（衰减）至 176V/V 范围内的多个内部增益选项，这使得这款器件成为适用于多种应用的通用、高性能模拟前端。 完全差分、轨到轨输出被设计成可将宽范围输入信号与高分辨率模数转换器 (ADC) 的低压域轻松对接。 PGA281 采用薄型小外形尺寸 (TSSOP)-16 封装并且额定温度范围介于 -40°C 至 +105°C 之间。
查看全部

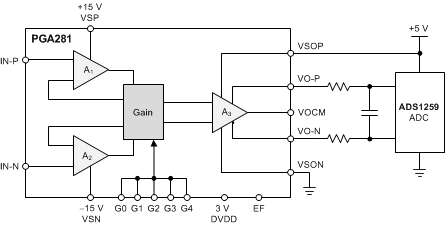

PGA281AIPW 电路图

PGA281AIPW 电路图

PGA281AIPW 电路图
