PGA112AIDGSR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.125

更新日期：2024-12-23

PGA112AIDGSR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：具有 2 通道多路复用器的零温漂、100μV 失调电压、12nV/√Hz 噪声、RRO（二进制增益）可编程增益放大器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.125

PGA112AIDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PGA112AIDGSR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：可编程增益
  • 电路数：1
  • 输出类型：满摆幅
  • 转换速率：8 V/µs
  • 增益带宽积：-
  • -3db带宽：10MHz
  • 电流 - 输入偏压：1.5nA
  • 电压 - 输入偏移：75µV
  • 电流 - 电源：330µA
  • 电流 - 输出 / 通道：60mA
  • 电压 - 电源，单路/双路(±)：2.2 V ~ 5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：带卷 (TR)

产品特性

  • Rail-to-Rail Input and Output
  • Offset: 25 µV (Typical), 100 µV (Maximum)
  • Zerø Drift: 0.35 µV/°C (Typical), 1.2 µV/°C (Maximum)
  • Low Noise: 12 nV/√Hz
  • Input Offset Current: ±5 nA Maximum (25°C)
  • Gain Error: 0.1% Maximum (G ≥ 32), 0.3% Maximum (G > 32)
  • Binary Gains: 1, 2, 4, 8, 16, 32, 64, 128 (PGA112, PGA116)
  • Scope Gains: 1, 2, 5, 10, 20, 50, 100, 200 (PGA113, PGA117)
  • Gain Switching Time: 200 ns
  • 2 Channel MUX: PGA112, PGA113 10 Channel MUX: PGA116, PGA117
  • Four Internal Calibration Channels
  • Amplifier Optimized for Driving CDAC ADCs
  • Output Swing: 50 mV to Supply Rails
  • AVDD and DVDD for Mixed Voltage Systems
  • IQ = 1.1 mA (Typical)
  • Software and Hardware Shutdown: IQ ≤ 4 µA (Typical)
  • Temperature Range: –40°C to 125°C
  • SPI™ Interface (10 MHz) With Daisy-Chain Capability

产品概述

The PGA112 and PGA113 devices (binary and scope gains) offer two analog inputs, a three-pin SPI interface, and software shutdown in a 10-pin, VSSOP package. The PGA116 and PGA117 (binary and scope gains) offer 10 analog inputs, a SPI interface with daisy-chain capability, and hardware and software shutdown in a 20-pin TSSOP package.All versions provide internal calibration channels for system-level calibration. The channels are tied to GND, 0.9 VCAL, 0.1 VCAL, and VREF, respectively. VCAL, an external voltage connected to Channel 0, is used as the system calibration reference. Binary gains are: 1, 2, 4, 8, 16, 32, 64, and 128; scope gains are: 1, 2, 5, 10, 20, 50, 100, and 200.
查看全部

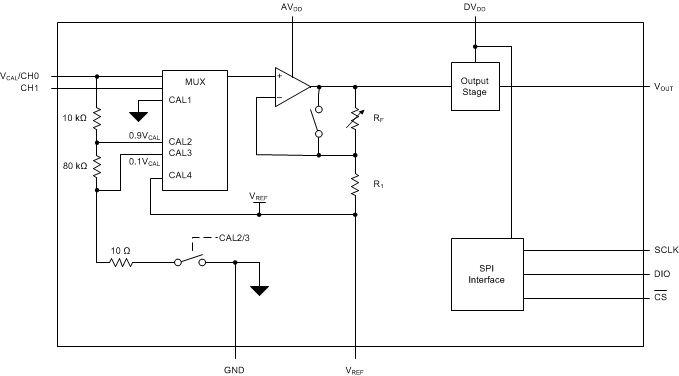

PGA112AIDGSR 电路图

PGA112AIDGSR 电路图

PGA112AIDGSR 电路图
