PCM5100APWR

Texas Instruments ADC/DAC - 特殊用途

更新日期：2025-02-13

PCM5100APWR

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有 32 位 384kHz PCM 接口的 2VRMS DirectPath™、100dB 音频立体声 DAC

查看详情

PCM5100APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM5100APWR 中文资料属性参数

  • 现有数量：4,890现货10,000Factory
  • 价格：1 : ￥21.31000剪切带（CT）2,000 : ￥12.06795卷带（TR）
  • 系列：DirectPath?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：DAC，音频
  • 通道数：2
  • 分辨率（位）：16 b，24 b，32 b
  • 采样率（每秒）：384k
  • 数据接口：PCM
  • 供电电压源：模拟和数字
  • 电压 - 供电：1.65V ~ 3.46V
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-TSSOP

产品特性

  • 超低带外噪声
  • 具有 BCK 基准的高性能集成音频锁相环 (PLL)，可在内部生成 SCK
  • 直接线路电平 2.1 VRMS 输出
  • 无需隔直电容
  • 线路电平输出支持低至 1kΩ 的负载
  • 智能静音系统；软斜升或斜降搭配模拟静音，实现 120dB 静音信噪比 (SNR)
  • 接收 16、24 和 32 位音频数据
  • PCM 数据样式：I2S，左对齐
  • 当 LRCK 和 BCK 被置为无效时，自动进入省电模式
  • 1.8V 或3.3V 故障安全低压 CMOS (LVCMOS) 数字输入
  • 采用硬件引脚的简易配置
  • 单电源供电：14 3.3V 模拟电源、1.8V 或3.3V 数字电源
  • 3.3V 模拟电源、1.8V 或3.3V 数字电源
  • 符合 AEC-Q100 标准
  • A/V 接收器、DVD、BD 播放器
  • 汽车信息娱乐系统和远程信息处理
  • HDTV 接收器
  • 汽车售后加装放大器

产品概述

PCM510xA 器件属于单片 CMOS 集成电路系列，由立体声数模转换器 (DAC) 和采用薄型小外形尺寸 (TSSOP) 封装的附加支持电路组成。PCM510xA 器件使用 TI 最新一代高级分段 DAC 架构产品，可实现出色的动态性能并提升针对时钟抖动的耐受度。凭借 DirectPath电荷泵技术，PCM510xA 器件提供 2.1 VRMS 中央接地输出（设计人员无需在输出上连接隔直电容）以及传统意义上与单电源线路驱动器相关的外部静音电路。 集成线路驱动器的每个引脚支持低至 1kΩ 的负载，从而在性能上超过其他所有基于电荷泵的线路驱动器。 器件上集成的 PLL 免除了对于系统时钟（通常称为主时钟）的需要，从而实现一个 3 线制 I2C 连接并减少了系统电磁干扰 (EMI)。智能时钟误差与 PowerSense 欠压保护采用双层系统，能够消除喀嗒和噼啪声。相比许多传统的开关电容 DAC 架构，PCM510xA 系列能够将带外噪声控制在 20dB 的较低水平，从而减少下游放大器/ADC 中的 EMI 和混叠（在 100kHz（OBN 典型值）到 3MHz 之间测得）。
查看全部

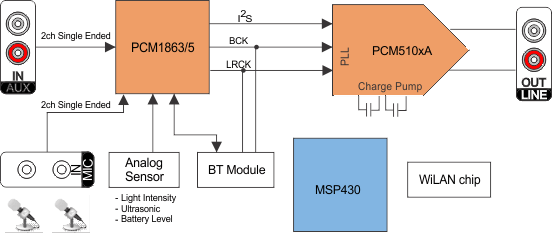

PCM5100APWR 电路图

PCM5100APWR 电路图

PCM5100APWR 电路图
