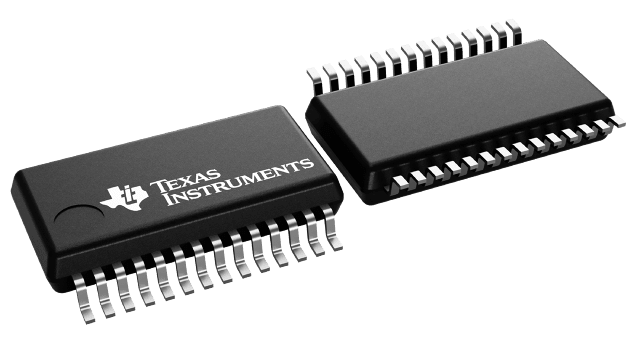

PCM2906CDBR

Texas Instruments 接口 - 编解码器
  • 封装：28-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.395

更新日期：2024-04-01

PCM2906CDBR

Texas Instruments 接口 - 编解码器

产品简介：采用总线供电且具有线路输出和 S/PDIF 的立体声 USB 编解码器

查看详情
  • 封装：28-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.395

PCM2906CDBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM2906CDBR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 编解码器
  • 系列：-
  • 类型：立体声音频
  • 数据接口：USB
  • 分辨率（位）：16 b
  • ADC / DAC 数量：2 / 2
  • 三角积分调变：是
  • S/N 比，标准 ADC / DAC (db)：89 / 96
  • 动态范围，标准 ADC / DAC (db)：89 / 93
  • 电压 - 电源，模拟：3.1 V ~ 3.5 V
  • 电压 - 电源，数字：3.1 V ~ 3.5 V
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：28-SSOP
  • 包装：带卷 (TR)

产品特性

  • 片载 USB 接口： 具有全速收发器 完全符合 USB 2.0 规范 由 USB-IF 认证 用于回放的 USB 自适应模式 用于记录的 USB 异步模式 总线供电
  • 具有全速收发器
  • 完全符合 USB 2.0 规范
  • 由 USB-IF 认证
  • 用于回放的 USB 自适应模式
  • 用于记录的 USB 异步模式
  • 总线供电
  • 16 位 Δ-Σ ADC 和 DAC
  • 采样速率： DAC: 32，44.1，48 kHz ADC: 8，11.025，16，22.05，32，44.1，48 kHz
  • DAC: 32，44.1，48 kHz
  • ADC: 8，11.025，16，22.05，32，44.1，48 kHz
  • 具有单个 12-MHz 时钟源的片载时钟发生器
  • S/PDIF 输入/输出
  • 单电源： 5 V 典型值 (VBUS)
  • 5 V 典型值 (VBUS)
  • 立体声 ADC: VBUS 时的模拟性能 = 5V: THD+N = 0.01% SNR = 89 dB 动态范围 = 89 dB 数字抽取滤波器： 通频带纹波 = ±0.05 dB 阻带衰减 = –65 dB 单端电压输入 包含抗混淆滤波器 包含数字 HPF
  • VBUS 时的模拟性能 = 5V: THD+N = 0.01% SNR = 89 dB 动态范围 = 89 dB
  • THD+N = 0.01%
  • SNR = 89 dB
  • 动态范围 = 89 dB
  • 数字抽取滤波器： 通频带纹波 = ±0.05 dB 阻带衰减 = –65 dB
  • 通频带纹波 = ±0.05 dB
  • 阻带衰减 = –65 dB
  • 单端电压输入
  • 包含抗混淆滤波器
  • 包含数字 HPF
  • 立体声 DAC: VBUS 上的模拟性能 = 5V: THD+N = 0.005% SNR = 96 dB 动态范围 = 93 dB 过采样数字滤波器： 通频带纹波 = ±0.1 dB 阻带衰减 = –43 dB 单端电压输出 包含模拟 LPF
  • VBUS 上的模拟性能 = 5V: THD+N = 0.005% SNR = 96 dB 动态范围 = 93 dB
  • THD+N = 0.005%
  • SNR = 96 dB
  • 动态范围 = 93 dB
  • 过采样数字滤波器： 通频带纹波 = ±0.1 dB 阻带衰减 = –43 dB
  • 通频带纹波 = ±0.1 dB
  • 阻带衰减 = –43 dB
  • 单端电压输出
  • 包含模拟 LPF
  • 多功能： 人机接口 (HID) 功能： 音量控制和静音 终止标识功能
  • 人机接口 (HID) 功能： 音量控制和静音
  • 音量控制和静音
  • 终止标识功能
  • 28-引脚 SSOP 封装

产品概述

PCM2906C 是德州仪器的含有一个USB兼容全速协议控制器和S/PDIF的单片，USB，立体声编码器。 USB 协议控制器无需软件编码。 PCM2906C 采用 SpAct 架构，这是 TI 用于从 USB 数据包数据恢复音频时钟的独特系统。 采用SpAct 的片载模拟PLL支持具有低时钟抖动以及独立回放和录音采样率的回放和录音。
查看全部

PCM2906CDBR 电路图

PCM2906CDBR 电路图

PCM2906CDBR 电路图
