PCM2903CDBR

Texas Instruments 音频 IC
  • 参考价格：￥38.50-￥38.85

更新日期：2024-04-01

PCM2903CDBR

Texas Instruments 音频 IC

产品简介：立体声 USB1.1 编解码器，具有线路输出和 S/PDIF I/O，自供电（HID 接口）

查看详情
  • 参考价格：￥38.50-￥38.85

PCM2903CDBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM2903CDBR 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：音频编解码器
  • 接口类型：USB
  • 分辨率：16 bit
  • 工作电源电压：3 V to 3.6 V
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SSOP-28
  • 封装：Reel
  • 工厂包装数量：2000
  • 电源电流：70 mA

产品特性

  • 片上 USB 接口： 具有全速收发器 完全符合 USB 2.0 规范 经 USB-IF 认证 用于回放的 USB 自适应模式 用于录音的 USB 异步模式 自供电
  • 具有全速收发器
  • 完全符合 USB 2.0 规范
  • 经 USB-IF 认证
  • 用于回放的 USB 自适应模式
  • 用于录音的 USB 异步模式
  • 自供电
  • 16 位三角积分 (Δ-Σ) 模数转换器 (ADC) 和 数模转换器 (DAC)
  • 采样速率： DAC：32，44.1，48kHz ADC：8，11.025，16，22.05，32，44.1，48kHz
  • DAC：32，44.1，48kHz
  • ADC：8，11.025，16，22.05，32，44.1，48kHz
  • 带有单一 12MHz 时钟源的片载时钟生成器
  • S/PDIF 输入/输出
  • 单电源： 典型值 3.3V
  • 典型值 3.3V
  • 立体声 ADC： 在 VCCC=VCCP1=VCCP2=VCCX=VDD=3.3 V 时的模拟性能： 总谐波失真 (THD)+N=0.01% 信噪比 (SNR)=89dB 动态范围 = 89dB 数字抽取滤波器： 通带纹波 = ±0.05dB 抑制频带衰减：-65dB 单端电压输入 包含抗混叠滤波器 包含数字高通滤波器 (HPF)
  • 在 VCCC=VCCP1=VCCP2=VCCX=VDD=3.3 V 时的模拟性能： 总谐波失真 (THD)+N=0.01% 信噪比 (SNR)=89dB 动态范围 = 89dB
  • 总谐波失真 (THD)+N=0.01%
  • 信噪比 (SNR)=89dB
  • 动态范围 = 89dB
  • 数字抽取滤波器： 通带纹波 = ±0.05dB 抑制频带衰减：-65dB
  • 通带纹波 = ±0.05dB
  • 抑制频带衰减：-65dB
  • 单端电压输入
  • 包含抗混叠滤波器
  • 包含数字高通滤波器 (HPF)
  • 立体声 DAC： VCCC=VCCP1=VCCP2=VCCX=VDD=3.3V 时的模拟性能： THD+N=0.005% SNR=96dB 动态范围 = 93dB 过采样数字滤波器： 通带纹波 = ±0.1dB 抑制频带衰减 = -43dB 单端电压输出 包含模拟低通滤波器 (LPF)
  • VCCC=VCCP1=VCCP2=VCCX=VDD=3.3V 时的模拟性能： THD+N=0.005% SNR=96dB 动态范围 = 93dB
  • THD+N=0.005%
  • SNR=96dB
  • 动态范围 = 93dB
  • 过采样数字滤波器： 通带纹波 = ±0.1dB 抑制频带衰减 = -43dB
  • 通带纹波 = ±0.1dB
  • 抑制频带衰减 = -43dB
  • 单端电压输出
  • 包含模拟低通滤波器 (LPF)
  • 多功能： 人机接口器件 (HID) 功能： 音量和静音控制 挂起标志功能
  • 人机接口器件 (HID) 功能： 音量和静音控制
  • 音量和静音控制
  • 挂起标志功能
  • 28 引脚窄间距小外形尺寸 (SSOP) 封装
  • USB 音频扬声器
  • USB 耳机
  • USB 监控器
  • USB 音频接口盒

产品概述

PCM2903C 是德州仪器 (TI) 的一款单芯片、USB、立体声音频编解码器，此解码器带有一个与 USB 兼容的全速协议控制器和 S/PDIF。USB 协议控制器无需软件代码。PCM2903C 采用 SpAct架构，此架构为 TI 将音频时钟从 USB 数据包中恢复的独特系统。使用 SpAct 的片载模拟锁相环路 (PLL) 启用回放和带有低时钟抖动、以及独立回放和录音采样速率的录音功能。
查看全部

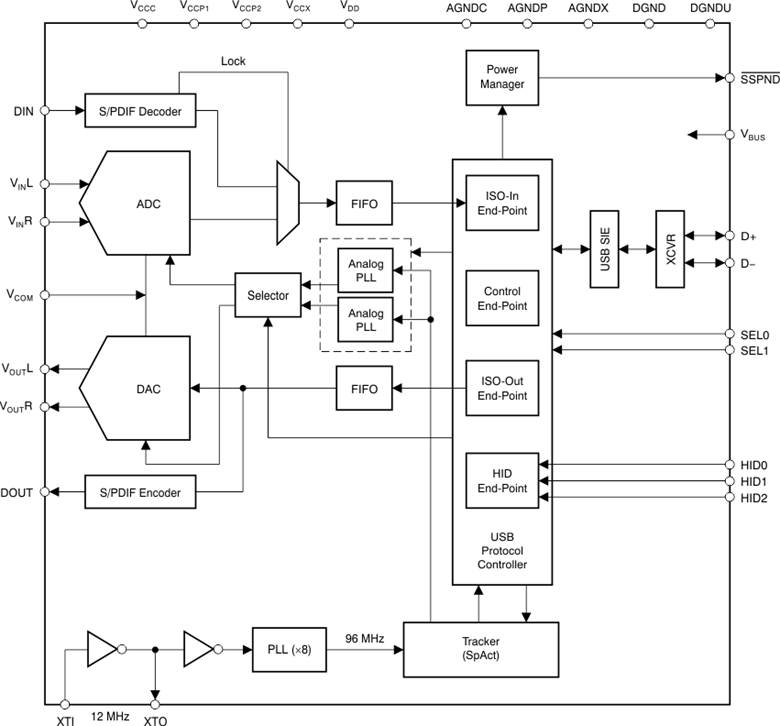

PCM2903CDBR 电路图

PCM2903CDBR 电路图

PCM2903CDBR 电路图
